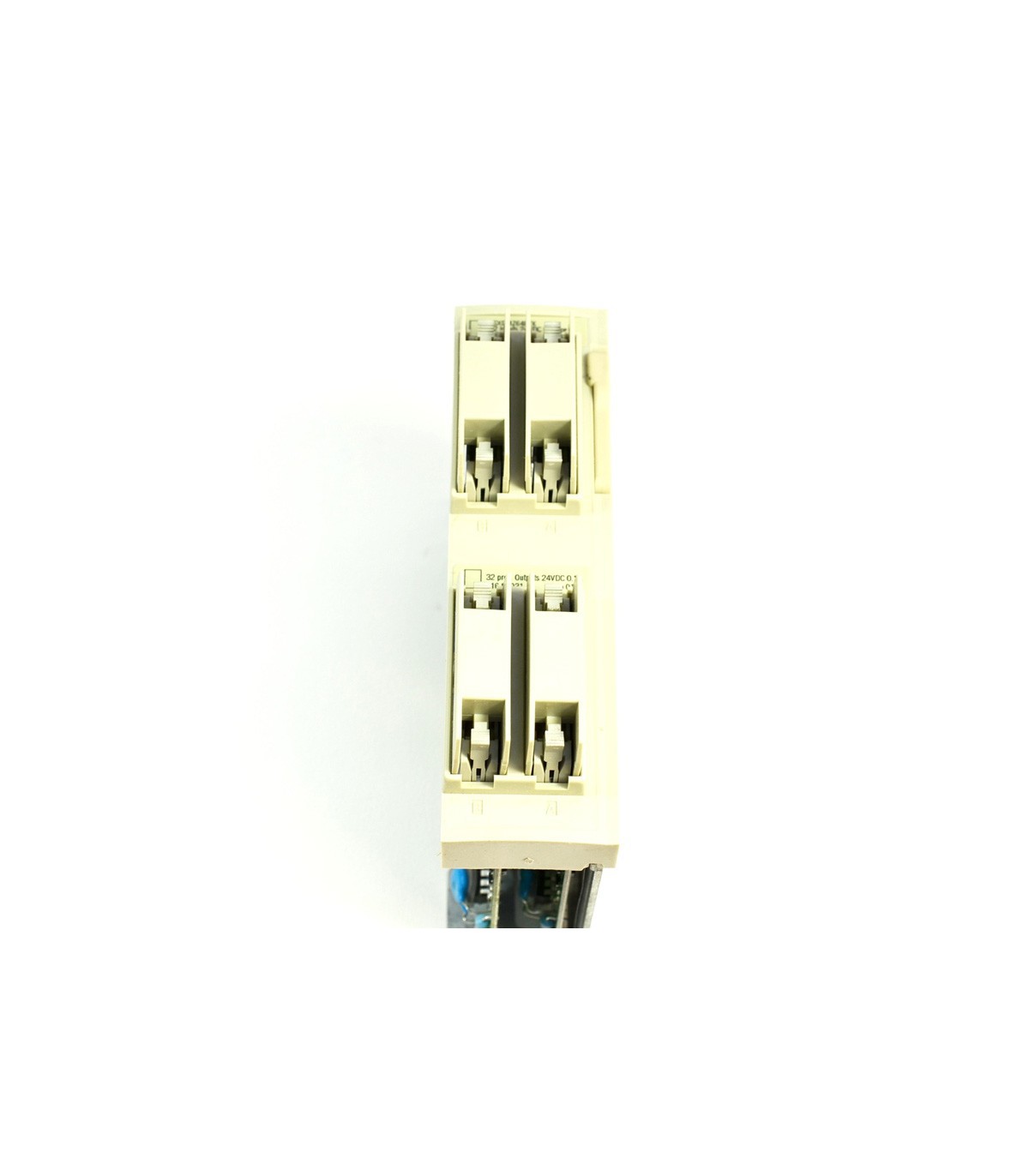

TSXDMZ64DTK - Nous consulter par email
Référence
TSXDMZ64DTK ou SCHTSXDMZ64DTK
-
Schneider Electric
EAN 3389110540475
Caractéristiques techniques
Principal : Gamme de produits : Plateforme d'automatisme Modicon TSX MicroFonction produit : Base d'E/S statique numérique CC
Nombre entrées tor : 32 1 connecteur HE-10
Tension entrées tor : 24 V DC positif
Courant d'entrée tor : 3.5 mA
Type d'entrée tor : Dissipateur de courant
Nombre sorties tor : 32 1 connecteur HE-10
Tension de sortie tor : 24 V CC
Courant de sortie tor : 0.1 mA
Logique de sortie numérique : Positive
Complémentaire : Limites de la tension d'entrée : < 5 V à phase 0
>= 11 V à phase 1
Limites du courant d'entrée : <= 1.5 mA à phase 0
>= 2.5 mA à phase 1
Impédance d'entrée : 6,3 Ohm
Temps de réponse : 0,1...7,5 ms de phase 1 à phase 0 entrée
Suite des caractéristiques techniques
0,1...7,5 ms de phase 0 à phase 1 entrée< 2,5 ms de phase 1 à phase 0 sortie
< 2,5 ms de phase 0 à phase 1 sortie
Compatibilité de l'entrée numérique : Détecteur de proximité à 2/3 fils
Consommation électrique : 197 mA
Puissance dissipée en w : 3.5 W par module sortie
0.15 W par canal sortie
5 W entrée
Limites de la tension de sortie : 19...30 V
Limites du courant de sortie : 0.25 A
Courant de fuite : <= 0,1 mA à phase 0
[ures] tension résiduelle : <= 1.5 V
Impédance de charge ohmique : 220 Ohm
Fréquence de commutation : < 0,5/LI² Hz
Protection surtension en sortie : Par diode Zener
Protection court-circuit sortie : Si limiteur de courant et disjoncteur électronique
Protection inversion de polarité : Diode inversée sur l’alimentation électrique
Mise en parallèle des sorties : Oui : 3 maximum
Tension d'isolement : 1500 V 1 s
Poids : 0.41 kg
Environnement : Normes : IEC 1131-2 Type 1
Offre de la durabilité : Statut environnemental : Produit non Green Premium
Rohs (code date: annéesemaine) : Ne sera jamais conforme
Profil environnemental du produit : Disponible
Garantie contractuelle : Période : 12 mois
Marque: Schneider Electric
Autre marque possible: Télémécanique - Merlin Gerin - Sarel
Descriptif détaillé (désignation longue): Module 32 Entrées 24VCC, 32 Sorties 24VCC/0,1A TOR sur bornier
Référence: TSXDMZ64DTK
EAN13: 3389110540475
Catégorie principale: Contrôle commande
Catégorie secondaire: Automate
Gamme: Automates M340
