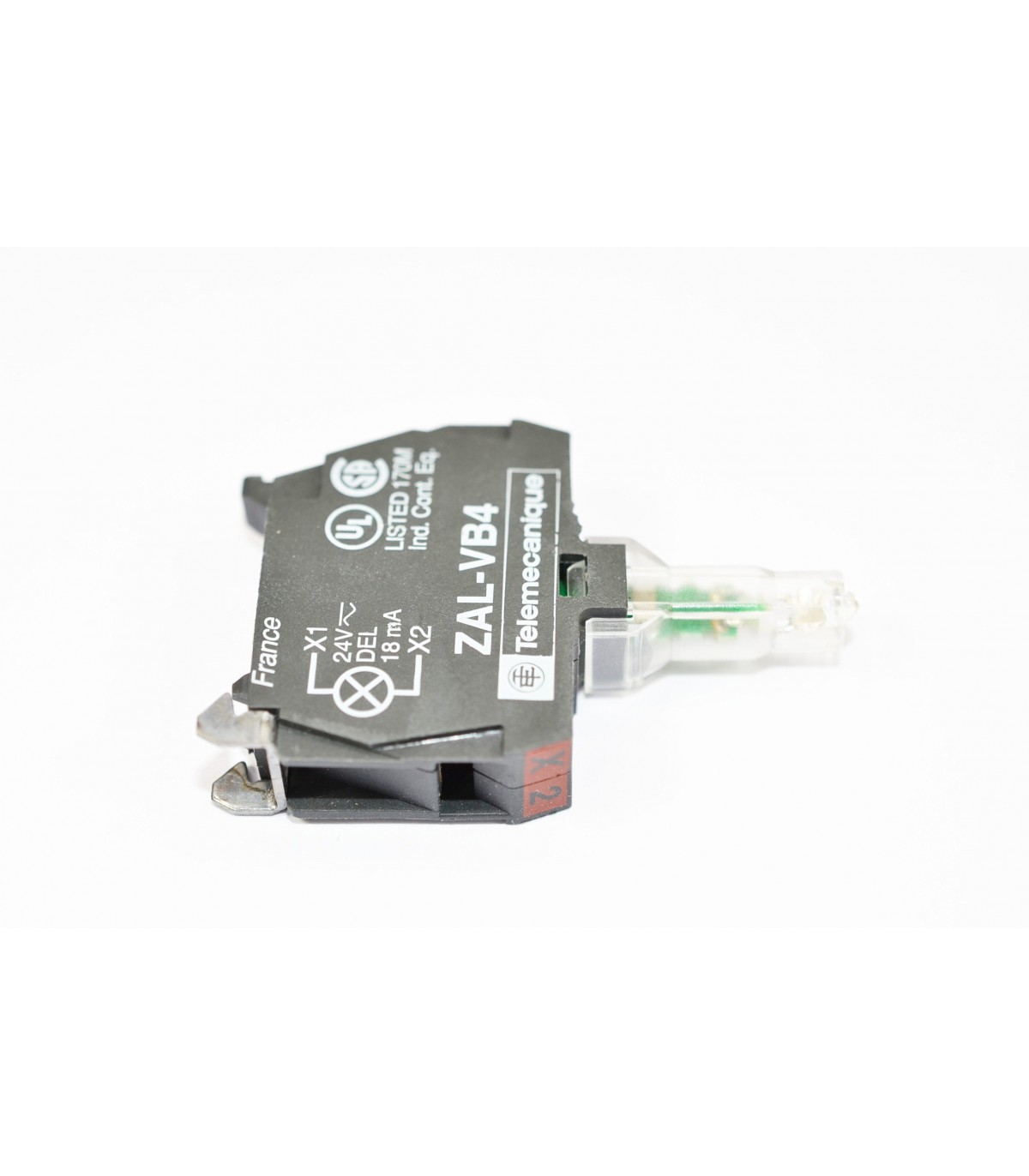

BLOC LUM. BOITE DEL 24 V - Voir ici le remplaçant

Caractéristiques techniques

Gamme de produit : Harmony XAL
Type de produit ou équipement : Bloc lumineux
Nom de l'appareil : ZALV
Destination du produit : Pour unités de commande et signalisation XB5 22 mm
Montage du bloc : Montage arrière
Vente par quantité indivisible : 5
Couleur de la source lumineuse : Rouge
[Us] tension d'alimentation : 24 V CA/CC
Variante de construction : Pour montage par le client
Poids Net : 0,015 kg
Mode de raccordement : Borniers à vis-étrier, <= 2 x 1,5 mm² avec embout se conformer à EN/IEC 60947-1
Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1
Couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv No 1 tournevis
Fendu compatible avec plat 4 mm tournevis
Fendu compatible avec plat 5,5 mm tournevis
[Ui] tension assignée d'isolement : 250 V (degré de pollution 3) se conformer à EN/IEC 60947-1
[Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/IEC 60947-1
Type de signalisation : Permanent
Source lumineuse : DEL intégrée et protégée

Suite des caractéristiques techniques

Limites de la tension d'alimentation : 19,2…30 V CC
21,6…26,4 V CA
Consommation électrique : 18 mA
Durée de vie : 100000 H à tension nominale et 25°C
Tenue aux ondes de choc : 1 kV se conformer à CEI 61000-5-1
Alimentation du bloc lumineux : Direct
Culot de lampe : DEL intégrée
Code de composition électrique : MR1
PR1
Traitement de protection : TH
Température ambiante pour le stockage : -40…70 °C
Température de l'air ambiant en fonctionnement : -40…70 °C
Degré de protection IP : IP20 se conformer à CEI 60529
Normes : EN/IEC 60947-5-5
UL 508
EN/IEC 60947-5-4
EN/IEC 60947-1
EN/IEC 60947-5-1
JIS C8201-5-1
CSA C22.2 No 14
JIS C8201-1
Certifications du produit : CSA
UL listed
Tenue aux vibrations : 5 gn (f= 12…500 Hz) se conformer à CEI 60068-2-6
Tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à EN/CEI 60068-2-27
50 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à EN/CEI 60068-2-27
Tenue aux transitoires rapides : 2 kV se conformer à CEI 61000-4-4
Tenue aux champs électromagnétiques rayonnés : 10 V/m se conformer à CEI 61000-4-3
Tenue aux décharges électrostatiques : 6 kV avec contact (sur partie métallique) se conformer à CEI 61000-4-2
8 kV à l’air libre (dans les pièces d'isolation) se conformer à CEI 61000-4-2
Emission électromagnétique : Classe B se conformer à CEI 55011
Emballage :
Type d'emballage : PCE
Nombre d'unité par paquet : 1
Hauteur de l'emballage : 1,000 cm
Largeur de l'emballage : 3,500 cm
Longueur de l'emballage : 4,500 cm
Poids de l'emballage (Kg) : 10,000 g

Garantie : 12 mois
