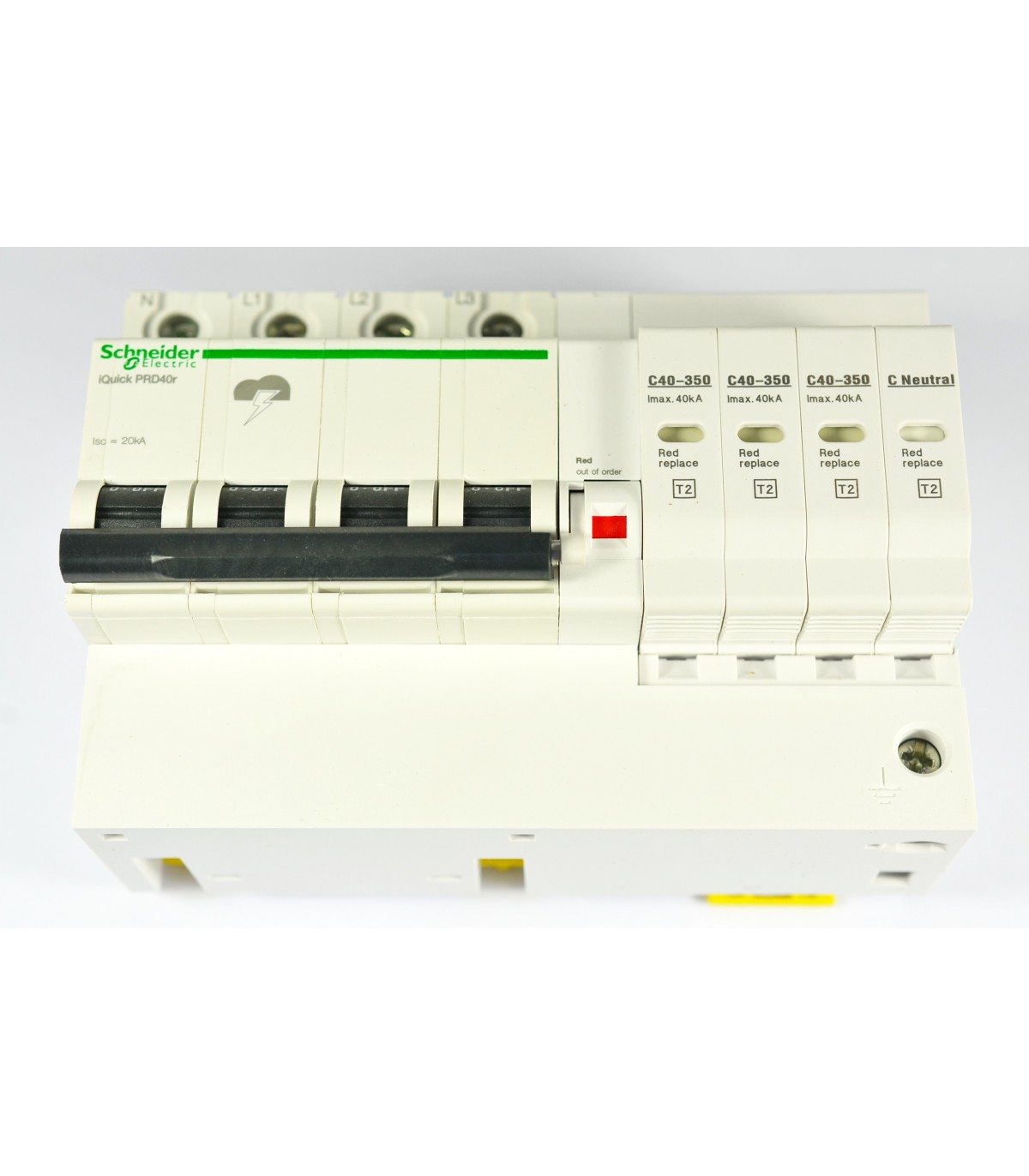

ACTI9 - IQUICK PRD40R 3P+N REPORT - CERTIF NF

Référence A9L16294 ou SCHA9L16294 - Schneider Electric
EAN 3606480387067

Acti9, iQuick PRD40r parafoudre 3P+N avec report signalisation - Qualité certification NF
Lire la suite
301,91 € (HT)

Délai indicatif = 25 jours ouvrés
Référence:
A9L16294
Description

Caractéristiques techniques


Marquage qualité NF : Oui
Gamme : Acti 9
Nom du produit : Acti 9 iQuick PRD
Fonction produit : Parafoudre à cartouche débrochable
Nom de l'appareil : IQuick PRD
Fonction de l’appareil : Distribution
Description des pôles : 3P + N
Signalisation à distance : Avec
Composition de contacts de signalisation : 1 SD (1 C/O)
Type de parafoudre : Réseau de distribution électrique
Schéma de liaison à la terre : TN-S
TT
Classe de parafoudre : Type 2
Technologie du parafoudre : MOV + GDT
[ue] tension assignée d'emploi : 230 V CA (+/- 10 %) à 50/60 Hz
400 V CA (+/- 10 %) à 50/60 Hz
[in] nominal discharge current : Mode commun: 20 kA (L/PE)
Mode commun: 20 kA (N/PE)
Mode différentiel: 20 kA (L/N)
[imax] maximum discharge current : Mode commun: 40 kA L/PE
Mode commun: 40 kA N/PE
Mode différentiel: 40 kA L/N
[uc] tension maximale de service permanent : Mode commun: 264 V N/PE
Mode commun: 350 V L/PE
Mode différentiel: 350 V L/N

Suite des caractéristiques techniques


[up] niveau de protection en tension maximal : Mode commun
Mode commun
Mode différentiel
Type de sectionneur : Disjoncteur à commande intégrée - Icu 20 kA
[isccr] short-circuit current rating : 20 kA
Tension circuit de signalisation : 2 A/250 V AC 50/60 Hz
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 14,7
Hauteur : 94 mm
Largeur : 131,5 mm
Profondeur : 75,9 mm
Poids du produit : 0,86 kg
Couleur : Blanc (RAL 9003)
Temps de réponse : <= 25 ns
Type de raccordement : Borne du type à cage (partie supérieure) 2,5…35 mm²
Borne du type à cage (dessous) 2,5…25 mm²
Couple de serrage : 2,5 N.m
Normes : EN 61643-11:2012
CEI 61643-11:2011
Certifications du produit : CE
Labels qualité : KEMA-KEUR
NF
Degré de protection ip : IP40 sur face avant: se conformer à CEI 60529
IP20 appareil seul: se conformer à CEI 60529
Tenue aux chocs ik : IK05 se conformer à CEI 62262
Humidité relative : 5…90 %
Altitude de fonctionnement : 2000 m
Température de fonctionnement : -25…60 °C
Température ambiante pour le stockage : -40…70 °C
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Profil de circularité : Pas d'opérations particulières de recyclage requises
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Acti9 Parafoudre
Utilisation : Tableaux électriques du tertiaire
Fonction : Protection des récepteurs contre la foudre
Utilisation finale : iQuick PRD debro avec disjoncteur intégré
Pays de fabrication : Hongrie
Code douanier : 8536303099
