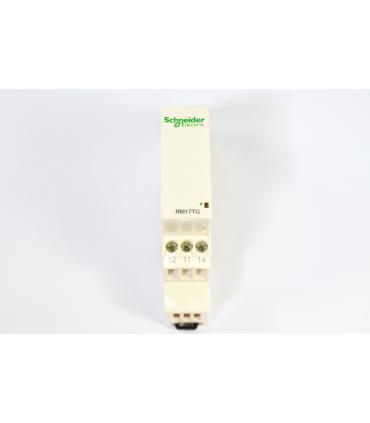

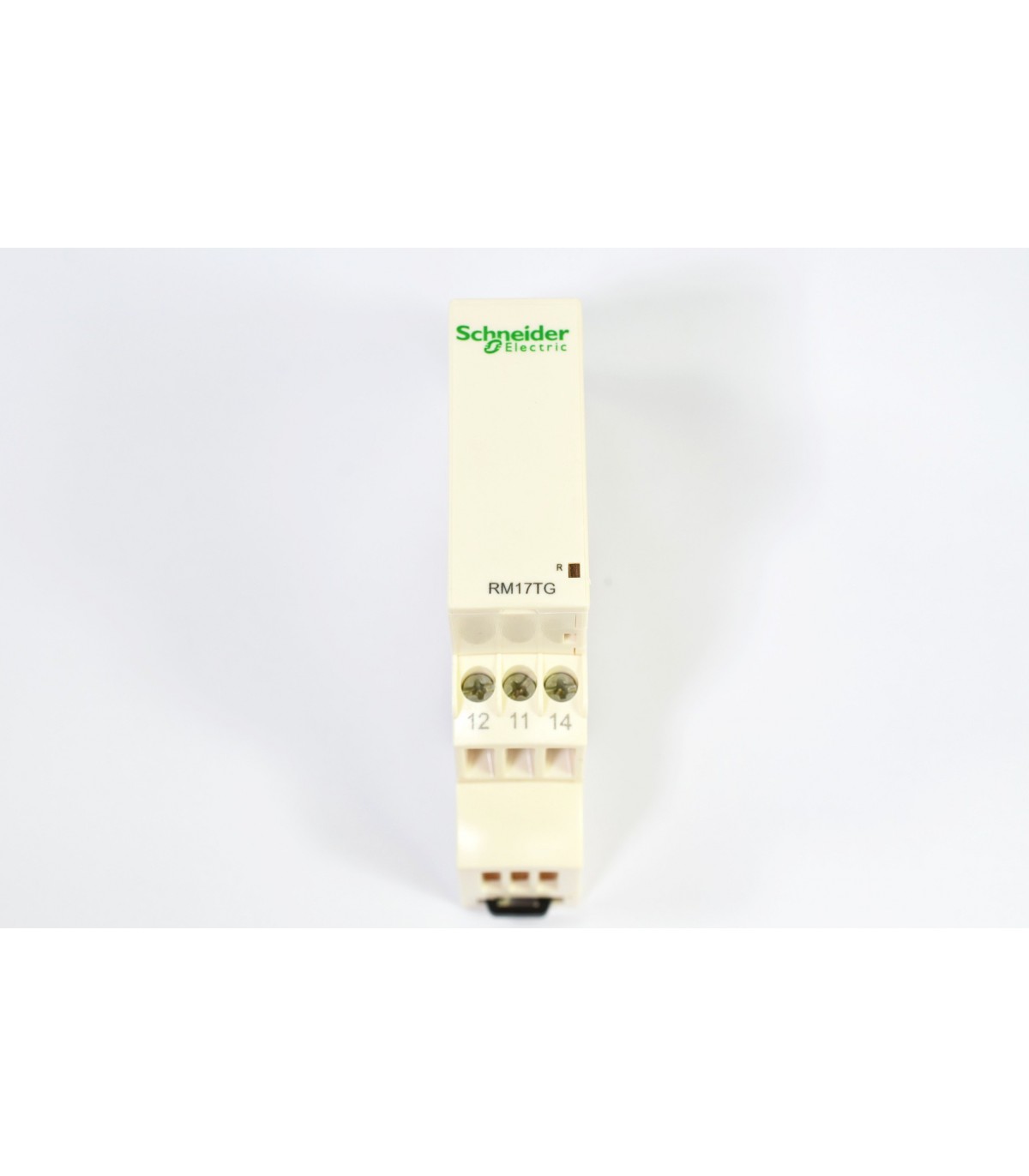

ZELIO CONTROL, ORDRE ET ABSENCE DE PHASE, TRIPHASE, 208-440VAC

Caractéristiques techniques

Gamme de produits : Zelio Control
Fonction produit : Relais de contrôle et de mesure modulaires
Type de relais : Relaisde contrôle
Application spécifique du produit : Pour alimentation triphasée
Nom du relais : RM17TG
Paramètres surveillés par le relais : Asymétrie
Séquence de phases
Time delay : Sans
Capacité de commutation en va : 1250 VA
Plage de mesure : 208...480 V tension CA
Tension de coupure maximale : 250 V CA
250 V CC
Courant commuté minimum : 10 mA à 5 V CC
Limites de la tension d'alimentation : 183…484 V CA
Plage de tension du circuit de commande : - 12 % + 10 % Un
Puissance consommée en va : 0…22 VA à 400 V CA 50 Hz
Seuil de détection de tension : < 100 V CA
Fréquence circuit de commande : 50...60 Hz +/- 10 %
Contacts de sortie : 2 "OF"
Courant de sortie nominal : 5 A
Limites de tension de mesure : 183…528 V CA
Delay at power up : 650 ms
Plage d'utilisation en tension : 183...484 V
Temps de réponse : <= 130 ms (en cas d'un défaut)
Marquage : CE
Catégorie de surtension : III se conformer à IEC 60664-1
Résistance d'isolement : > 500 MΩ à 500 V CC se conformer à IEC 60255-5
> 500 MΩ à 500 V CC se conformer à IEC 60664-1
[ui] tension d'isolement : 400 V se conformer à IEC 60664-1
Fréquence d'alimentation : 50/60 Hz +/- 10 %
Position de montage : Toutes positions sans
Mode de raccordement : Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans embout

Suite des caractéristiques techniques

Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans embout
Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24 à AWG 12) souple avec embout
Bornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec embout
Couple de serrage : 0,6…1 N.m se conformer à IEC 60947-1
Matière du boîtier : Plastique auto-extinguible
Signalisation locale : Relais allumé: LED (jaune)
Support de montage : Rail DIN symétrique 35 mm se conformer à EN/IEC 60715
Endurance électrique : 10000 cycles
Endurance mécanique : 30000000 cycles
Vitesse de commande : <= 360 opérations/heure pleine charge
Catégorie d'emploi : AC-12 se conformer à IEC 60947-5-1
AC-13 se conformer à IEC 60947-5-1
AC-14 se conformer à IEC 60947-5-1
AC-15 se conformer à IEC 60947-5-1
DC-12 se conformer à IEC 60947-5-1
DC-13 se conformer à IEC 60947-5-1
Données de fiabilité de la sécurité : B10d = 850000
MTTFd = 924,6 années
Largeur : 17,5 mm
Poids du produit : 0,13 kg
Compatibilité électromagnétique : Norme d'émission pour environnements industriels se conformer à EN/IEC 61000-6-4
Norme sur l'émission pour les environnements résidentiels, commerciaux et de l'industrie légère se conformer à EN/IEC 61000-6-3
Immunité des environnements industriels se conformer à EN/IEC 61000-6-2
Normes : EN/CEI 60255-1
Certifications du produit : GOST
C-Tick
UL
CSA
GL
Directives : 73/23/CEE - directive basse tension
89/336/CEE - compatibilité électromagnétique
Température ambiante pour le stockage : -40…70 °C
Température de fonctionnement : -20…50 °C
Humidité relative : 95 % à 55 °C se conformer à CEI 60068-2-30
Tenue aux vibrations : 0,35 mm (f= 5…57,6 Hz) se conformer à CEI 60068-2-6
1 gn (f= 57,6…150 Hz) se conformer à CEI 60255-21-1
Tenue aux chocs mécaniques : 15 gn pour 11 ms se conformer à CEI 60255-21-1
Degré de protection ip : IP20 se conformer à CEI 60529 (bornes)
IP30 se conformer à CEI 60529 (gaine)
Degré de pollution : 3 se conformer à IEC 60664-1
Tension d'essai diélectrique : 2 kV CA 50 Hz, 1 mn
Onde de choc non-dissipative : 4 kV
Statut environnemental de l'offre : Produit Green Premium
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Zelio Control
Utilisation : Relais, transformateurs, alimentations et raccordements
Fonction : Relais de mesure et contrôle
Utilisation finale : Zelio Control - RM17
Pays de fabrication : Indonesie
Code douanier : 8537109899
