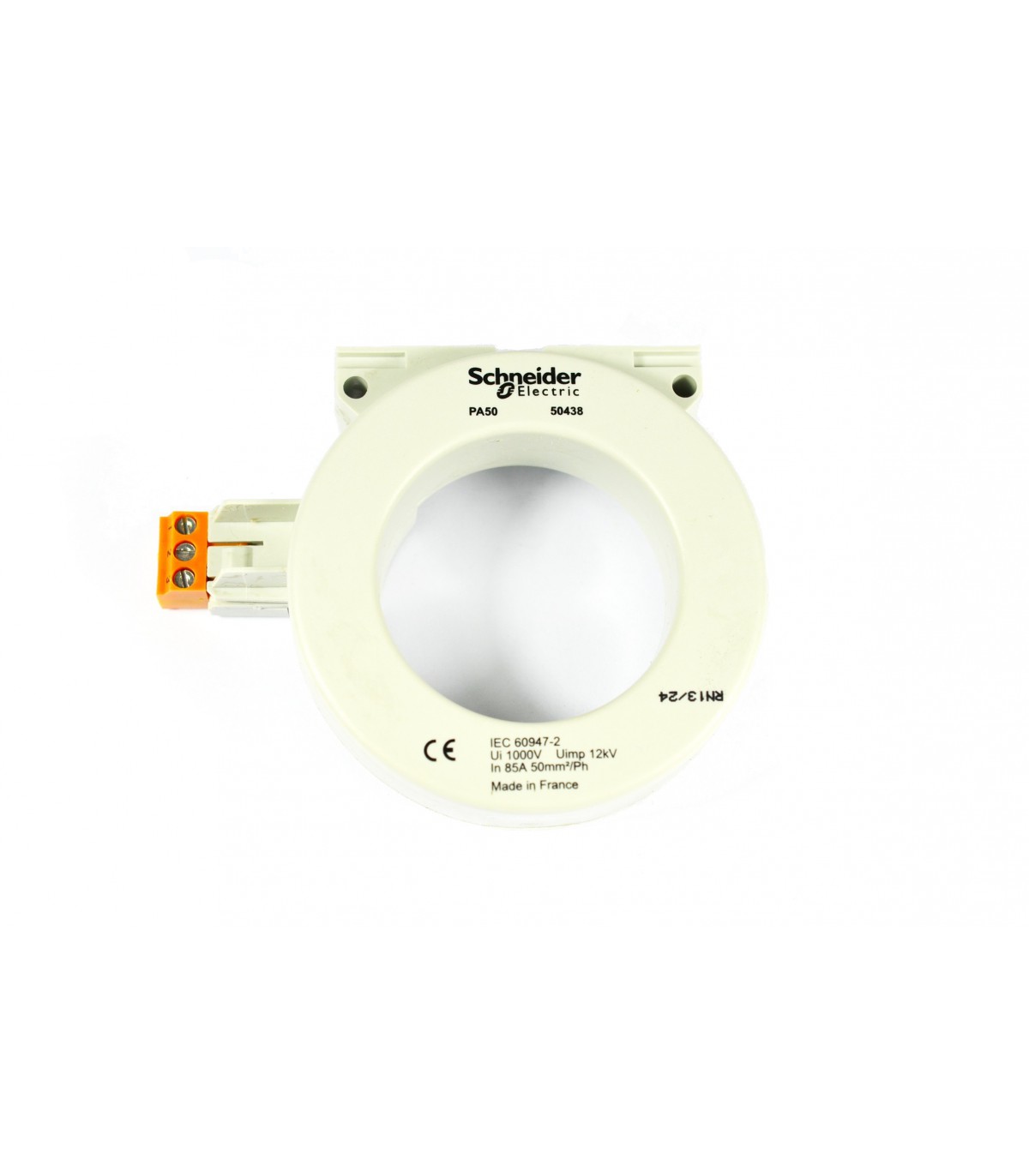

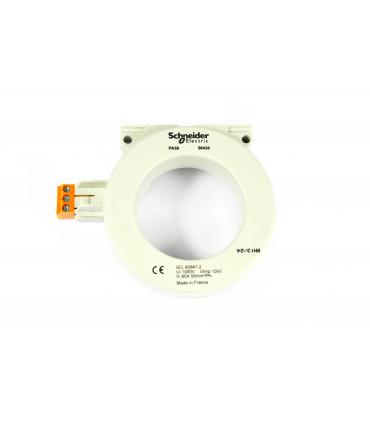

VIGIREX TORE FERME POUR PROTECTION DIFFERENTIELLE PA DIAM 50

Caractéristiques techniques

Gamme : Vigirex
Nom de l'appareil : PA50
Fonction produit : Capteur de courant différentielle
Fonction de l’appareil : Surveillance de l'équipement et contrôle
Compatibilité de gamme : Vigirex relais enfichable RH
[ie] courant assigné d'emploi : 85 A
Current sensor type : Tore bobiné fermé de type A
Type de réseau : CA
CC
Fréquence du réseau : 45…440 Hz
[ui] tension d'isolement : 1000 V
Rapport de transformation : 1/1000
[icw] courant assigné de courte durée admissible : 100 kA pour 0,5 s
Courant de court-circuit résiduel admissible : 85 kA / 0,5 s se conformer à IEC 60947-2
Catégorie de surtension : IV
[uimp] tension assignée de tenue aux chocs : 12 kV
Mode d'installation : Fixe (face arrière pleine)

Suite des caractéristiques techniques

Fixe (tôle profilée)
Fixe (face arrière rainurée)
Encliquetable (Rail DIN)
Encliquetable (relais Vigirex)
Valeur calorifique : 1,42 MJ
Mode de raccordement : Connexion à vis 0,22 mm²
Diamètre : 50 mm intérieur:
Diamètre extérieur du câble : 25 mm: 50 mm² (maximum)
Poids du produit : 0,2 kg
Hauteur : 108 mm
Largeur : 88 mm
Profondeur : 29 mm
Degré de protection ip : Connecteurs: IP20
IP30
Caractéristique d'environnement : Exposition à la chaleur humide hors fonctionnement (25 à 55 °C, HR 95 %) : 28 cycles se conformer à CEI 60068-2-30
Brouillard salin: Kb/2 se conformer à CEI 60068-2-52
Exposition à la chaleur humide en fonctionnement: catégorie C2: 48 heures se conformer à IEC 60068-2-56
Degré de pollution : Niveau 3 se conformer à IEC 60664-1
Température de fonctionnement : -35…70 °C
Température ambiante pour le stockage : -55…85 °C
Statut environnemental de l'offre : Produit Green Premium
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Vigirex
Utilisation : Tableaux généraux basse tension
Fonction : Tores
Utilisation finale : Tores standard
Pays de fabrication : France
Code douanier : 8504318090
