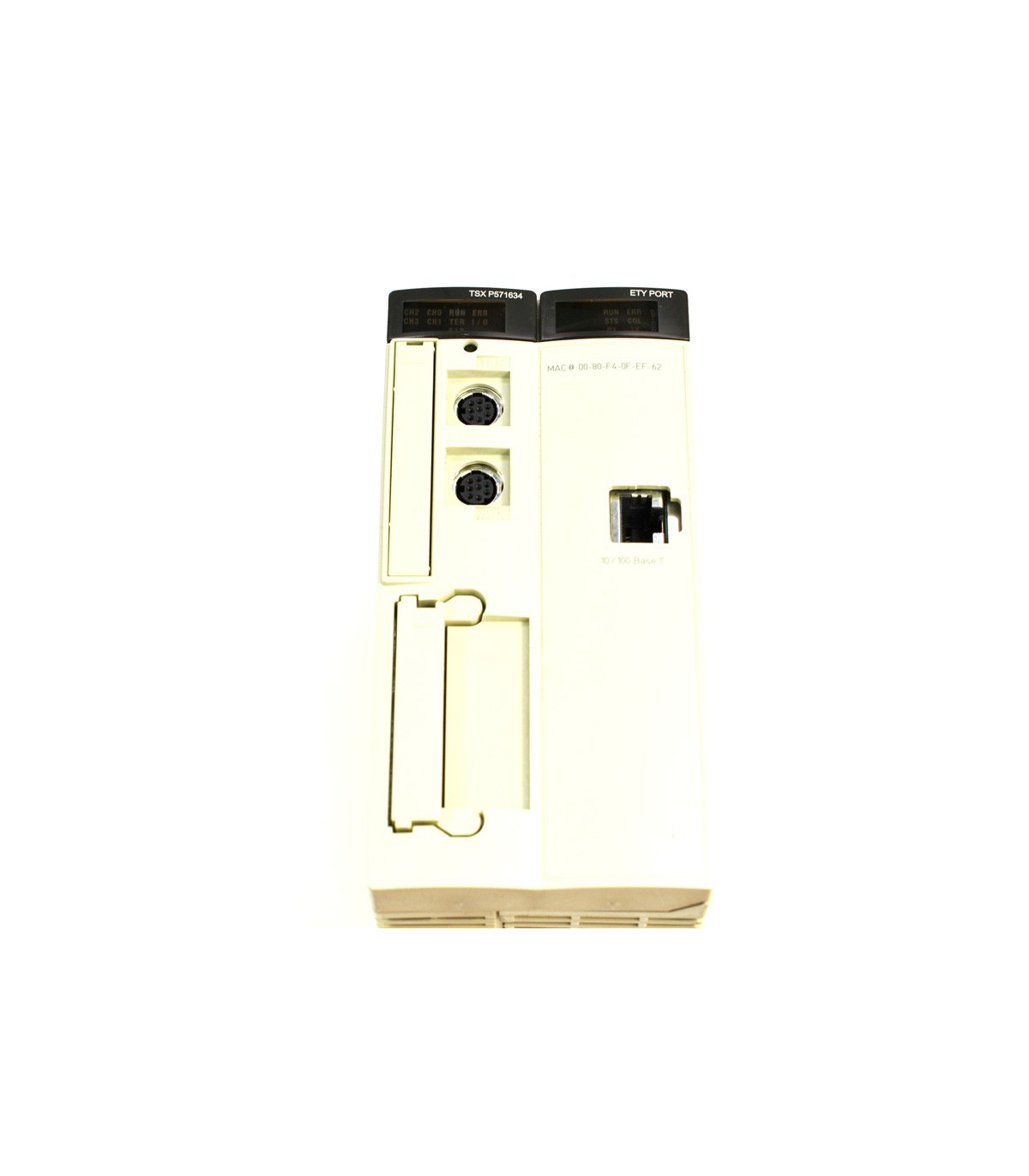

TSXP571634M - Nous consulter par email
Référence
TSXP571634M ou SCHTSXP571634M
-
Schneider Electric
EAN 0
Caractéristiques techniques
Principal : Gamme de produits : Plateforme d'automatisme Modicon Premium
Fonction produit : Processeur Unity
Logiciel de programmation : Unity Pro
Complémentaire : Nombre de racks : 2 12 emplacements
4 4/6/8 emplacements
Nombre d'emplacement : <= 32
Capacité de gestion des e/s tor : 512 E/S
Capacité du processeur e/s analogique : 24 E/S
Nombre de voies spécifiques application : <= 8
Type de connexion intégrée : Ethernet TCP/IP RJ45
Connexion en série non isolée 2 mini DIN femelle RS485 19,2 kbit/s
Port ethernet : 10BASE-T/100BASE-TX
Processeur du module de communication : 1
2
Type de mémoire : RAM interne (avec carte PCMCIA) 224 kB programme
RAM interne (avec carte PCMCIA) 96 kB données
RAM interne (sans carte PCMCIA) 96 kB programme et données
Carte PCMCIA 256 kB stockage de données supplémentaires
Taille maxi zones articles : 32 ko (données élémentaires et dérivées) données internes non localisées
4096 %Mi bits internes localisés
64 %KWi mots constants données internes localisées
64 %MWi mots internes données internes localisées
64 ko (blocs de fonctions DFB et EFB) données internes non localisées
Structure d'application : 1 tâche rapide
1 tâche maître
32 tâches événementielles
Temps d'exécution par instruction : 0.19 µs Booléen sans carte PCMCIA
0.25 µs Booléen avec carte PCMCIA
0.25 µs mot ou arithmétique à virgule fixe sans carte PCMCIA
0.5 µs mot ou arithmétique à virgule fixe avec carte PCMCIA
1.75...2.6 µs virgules flottantes avec carte PCMCIA
1.75...2.6 µs virgules flottantes sans carte PCMCIA
Nombre d’instructions par ms : 2,1 Kinst/ms 65 % booléens et 35 % à virgule fixe avec carte PCMCIA
Suite des caractéristiques techniques
3,1 Kinst/ms 100 % booléens avec carte PCMCIA
3,71 Kinst/ms 65 % booléens et 35 % à virgule fixe sans carte PCMCIA
4,76 Kinst/ms 100 % booléens sans carte PCMCIA
Système aérien : 0.3 ms tâche Fast
1 ms tâche maître
Marquage : CE
Signalisation locale : 1 LED vert port Ethernet TCP/IP prêt (EXÉCUTION)
1 LED vert processeur en marche (RUN)
1 LED rouge détection de collision (COL)
1 LED rouge erreur port Ethernet TCP/IP (ERR)
1 LED rouge module E/S ou défaut de configuration (E/S)
1 LED rouge défaut processeur ou système (ERR)
1 LED jaune activité sur port de terminal TER ou AUX (TER)
1 LED jaune diagnostic de liaison Ethernet (STS)
1 LED jaune activité réception (RX)
1 LED jaune activité transmission (TX)
Consommation électrique : 1650 mA 5 V DC
Format du module : Double
Poids : 0.74 kg
Environnement : Normes : 73/23/EEC
73/23/EEC
73/23/EEC
73/23/EEC
73/23/EEC
89/336/EEC
89/336/EEC
89/336/EEC
89/336/EEC
89/336/EEC
92/31/EEC
92/31/EEC
92/31/EEC
92/31/EEC
92/31/EEC
93/68/EEC
93/68/EEC
93/68/EEC
93/68/EEC
93/68/EEC
CSA C22.2 No 142
CSA C22.2 No 142
CSA C22.2 No 142
CSA C22.2 No 142
CSA C22.2 No 142
IEC 61131-2
IEC 61131-2
IEC 61131-2
IEC 61131-2
IEC 61131-2
UL 508
UL 508
UL 508
UL 508
UL 508
CSA C22.2 No 213 Classe I Division 2 Groupe A
CSA C22.2 No 213 Classe I Division 2 Groupe A
CSA C22.2 No 213 Classe I Division 2 Groupe A
CSA C22.2 No 213 Classe I Division 2 Groupe A
CSA C22.2 No 213 Classe I Division 2 Groupe A
CSA C22.2 No 213 Classe I Division 2 Groupe B
CSA C22.2 No 213 Classe I Division 2 Groupe B
CSA C22.2 No 213 Classe I Division 2 Groupe B
CSA C22.2 No 213 Classe I Division 2 Groupe B
CSA C22.2 No 213 Classe I Division 2 Groupe B
CSA C22.2 No 213 Classe I Division 2 Groupe C
CSA C22.2 No 213 Classe I Division 2 Groupe C
CSA C22.2 No 213 Classe I Division 2 Groupe C
CSA C22.2 No 213 Classe I Division 2 Groupe C
CSA C22.2 No 213 Classe I Division 2 Groupe C
CSA C22.2 No 213 Classe I Division 2 Groupe D
CSA C22.2 No 213 Classe I Division 2 Groupe D
CSA C22.2 No 213 Classe I Division 2 Groupe D
CSA C22.2 No 213 Classe I Division 2 Groupe D
CSA C22.2 No 213 Classe I Division 2 Groupe D
Certifications du produit : ABS
BV
DNV
GL
LR
RINA
RMRS
Température de fonctionnement : 0…60 °C
Température ambiante pour le stockage : -25…70 °C
Humidité relative : 10...95 % sans condensation pendant le fonctionnement
5...95 % sans condensation pendant le stockage
Altitude de fonctionnement : 0…2000 m
Traitement de protection : TC
Degré d'étanchéité ip : IP20
Degré de pollution : 2
Offre de la durabilité : Statut environnemental : Produit non Green Premium
Rohs (code date: annéesemaine) : Compliant - since 0933 - Schneider Electric declaration of conformity
Reach : Référence contenant des SVHC au-del à du seuil
Instructions de fin de vie du produit : Pas d'opération de recyclage spécifiques
Garantie contractuelle : Période : 12 mois
Marque: Schneider Electric
Autre marque possible: Télémécanique - Merlin Gerin - Sarel
Descriptif détaillé (désignation longue):
Référence: TSXP571634M
EAN13:
Catégorie principale: Contrôle commande
Catégorie secondaire: Automate
Gamme: Automates M340
