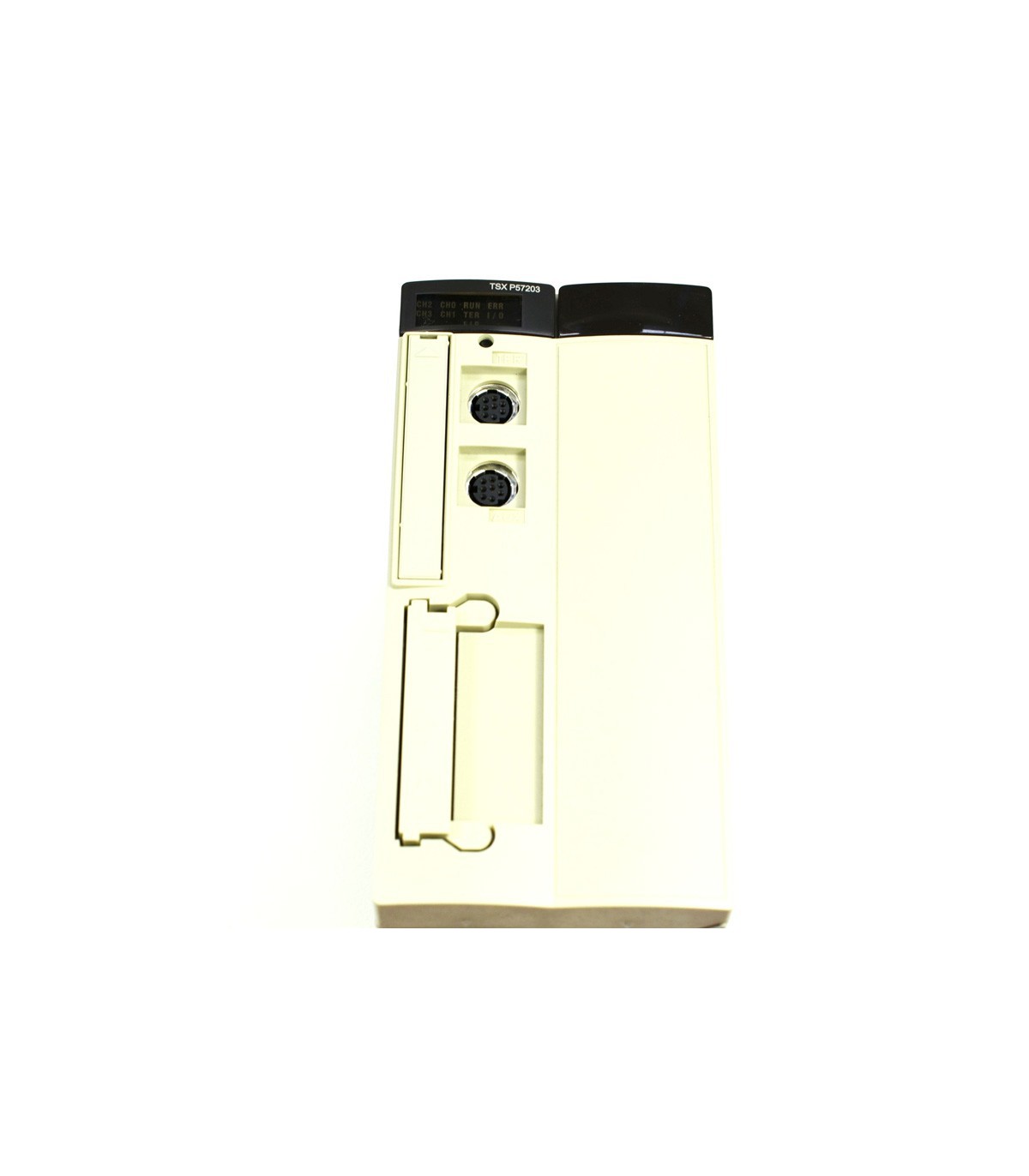

TSXP57203M - Nous consulter par email

Caractéristiques techniques

Principal : Gamme de produits : Plateforme d'automatisme Modicon Premium
Fonction produit : Processeur PL7 format double
Logiciel de programmation : PL7 Junior/Pro
Complémentaire : Nombre de racks : 16 4/6/8 emplacements
8 12 emplacements
Nombre d'emplacement : <= 128
Capacité de gestion des e/s tor : 1024E/S
Capacité du processeur e/s analogique : 80 E/S
Nombre de voies spécifiques application : <= 24
Nombre de voies de contrôle de process : <= 10 jusqu' à 30 boucles simples
Type de connexion intégrée : Connexion en série non isolée 2 mini DIN femelle 19,2 kbit/s
Processeur du module de communication : 1 module de bus domotique (aucun, si CANopen utilisé)
1 module réseau
4 modules bus AS-Interface
1 CANopen
Type de mémoire : RAM interne (avec carte PCMCIA) 48 Kmots données
RAM interne (sans carte PCMCIA) 48 Kmots programme et données
Carte PCMCIA 160 Kmots programme
Carte PCMCIA 2688 Kmots stockage de données supplémentaires
Taille maxi zones articles : 30,5 %MWi mots internes données internes localisées
32 %KWi mots constants données internes localisées
8132 %Mi bits internes localisés
Structure d'application : 1 tâche rapide

Suite des caractéristiques techniques

1 tâche maître
64 tâches événementielles
Temps d'exécution par instruction : 0.19 µs Booléen sans carte PCMCIA
0.21 µs Booléen avec carte PCMCIA
0.25 µs mot ou arithmétique à virgule fixe sans carte PCMCIA
0.42 µs mot ou arithmétique à virgule fixe avec carte PCMCIA
2.6 µs virgules flottantes avec carte PCMCIA
2.6 µs virgules flottantes sans carte PCMCIA
Nombre d’instructions par ms : 2,5 Kinst/ms 65 % booléens et 35 % à virgule fixe avec carte PCMCIA
3,57 Kinst/ms 65 % booléens et 35 % à virgule fixe sans carte PCMCIA
3,7 Kinst/ms 100 % booléens avec carte PCMCIA
4,76 Kinst/ms 100 % booléens sans carte PCMCIA
Système aérien : 0.35 ms tâche Fast
1 ms tâche maître
Marquage : CE
Signalisation locale : 1 LED vert processeur en marche (RUN)
1 LED rouge module E/S ou défaut de configuration (E/S)
1 LED rouge défaut processeur ou système (ERR)
1 LED jaune activité sur port de terminal (TER)
Consommation électrique : 750 mA 5 V DC
Format du module : Double
Poids : 0.52 kg
Environnement : Normes : 73/23/EEC
89/336/EEC
92/31/EEC
93/68/EEC
CSA C22.2 No 142
IEC 61131-2
UL 508
CSA C22.2 No 213 Classe I Division 2 Groupe A
CSA C22.2 No 213 Classe I Division 2 Groupe B
CSA C22.2 No 213 Classe I Division 2 Groupe C
CSA C22.2 No 213 Classe I Division 2 Groupe D
Certifications du produit : ABS
BV
DNV
GL
LR
RINA
RMRS
Température de fonctionnement : 0…60 °C
Température ambiante pour le stockage : -25…70 °C
Humidité relative : 10...95 % sans condensation pendant le fonctionnement
5...95 % sans condensation pendant le stockage
Altitude de fonctionnement : 0…2000 m
Traitement de protection : TC
Degré d'étanchéité ip : IP20
Degré de pollution : 2
Offre de la durabilité : Statut environnemental : Produit non Green Premium
Rohs (code date: annéesemaine) : Conforme-depuis 0935-Schneider Electric déclaration de conformité
Reach : Référence contenant des SVHC au-del à du seuil
Instructions de fin de vie du produit : Pas d'opération de recyclage spécifiques
Garantie contractuelle : Période : 12 mois

Marque: Schneider Electric
Autre marque possible: Télémécanique - Merlin Gerin - Sarel
Descriptif détaillé (désignation longue):
Référence: TSXP57203M
EAN13:
Catégorie principale: Contrôle commande
Catégorie secondaire: Automate
Gamme: Automates M340

Référence catalogue: Schneider Electric TSXP57203M / SCHTSXP57203M
