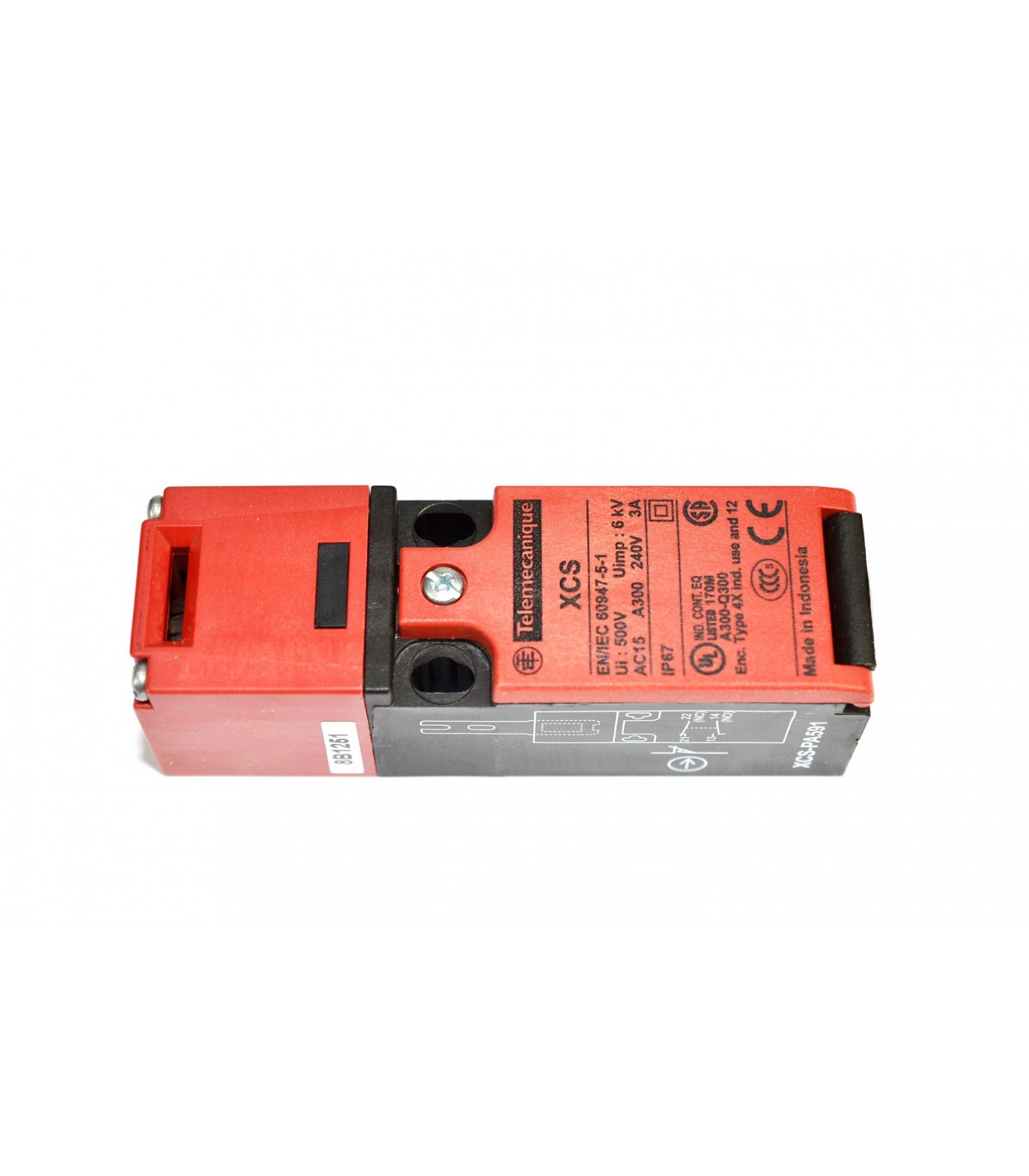

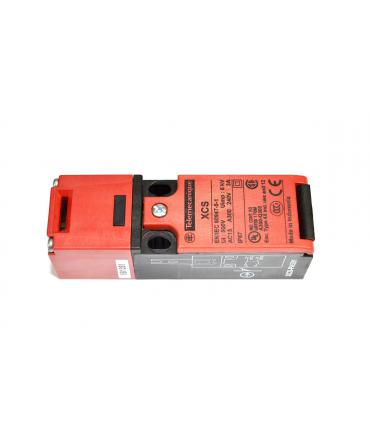

PREVENTA XCS-PA - INTER. DE POS. DE SECU. PLASTIQUE A CLE - 1O+1F

Caractéristiques techniques

Gamme de produits : Détection de sécurité Preventa
Fonction produit : Interrupteur de sécurité
Nom de composant : XCSPA
Conception du détecteur : Compact
Matière : Plastique
Type de tête : Tourelle à clé
Description des contacts : 1 "O" + 1 "F"
Fonctionnement des contacts : Coupure lente, sans contact à court-circuit
Entrée de câble : 1 entrée filetée pour Pg 11
Diamètre extérieur du câble : 7…10 mm
Raccordement électrique : Bornier, capacité de serrage: 1 x 0,5 à 2 x 1,5 mm² avec ou sans embout de câble
Nombre de pôles : 2
Verrouillages optionnels : Sans verrouillage de l'actionneur
Isolement : Double isolation
Ouverture positive : Avec contact "O"
Endurance mécanique : 1000000 cycles
Force minimale pour ouverture positive : 15 N
Vitesse d'attaque minimale : 0,01 m/s
Vitesse d'attaque maximale : 0,5 m/s
[ie] courant assigné d'emploi : 6 A à 120 V, AC-15, A300 se conformer à EN/IEC 60947-5-1
3 A à 240 V, AC-15, A300 se conformer à EN/IEC 60947-5-1
0,55 A à 125 V, DC-13, Q300 se conformer à EN/IEC 60947-5-1

Suite des caractéristiques techniques

0,27 A à 250 V, DC-13, Q300 se conformer à EN/IEC 60947-5-1
[ithe] courant thermique d'emploi sous enveloppe : 10 A
[ui] tension assignée d'isolement : 300 V se conformer à UL 508
500 V se conformer à EN/IEC 60947-1
300 V se conformer à CSA C22.2 No 14
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-5-1
Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
Actionneur forcé pour rés extractible : 10 N
Vitesse de commande maxi : 10 cyc/mn pour une viabilité maximale
Niveau de sécurité : Jusqu'à catégorie 4 avec système de surveillance approprié et câblage correct se conformer à EN/ISO 13849-1
Jusqu'à PL = e avec système de surveillance approprié et câblage correct se conformer à EN/ISO 13849-1
Jusqu'à SIL 3 avec système de surveillance approprié et câblage correct se conformer à EN/IEC 61508
Données de fiabilité : B10d = 5000000 valeur pour une durée de vie de 20 ans limitée par l'usure ou le contact
Matière du corps : Polyamide
Matière de la tête : Polyamide
Profondeur : 30 mm
Hauteur : 94 mm
Largeur : 30 mm
Poids du produit : 0,11 kg
Normes : EN/IEC 60947-5-1
CSA C22.2 No 14
EN/ISO 12100
EN/IEC 60204-1
EN 1088/ISO 14119
UL 508
Certifications du produit : UL
CSA
Traitement de protection : TC
Température de fonctionnement : -25…70 °C
Température ambiante pour le stockage : -40…70 °C
Tenue aux vibrations : 5 gn (f= 10…500 Hz) se conformer à CEI 60068-2-6
Tenue aux chocs mécaniques : 10 gn pour 11 ms se conformer à CEI 60068-2-27
Classe de protection contre les chocs électriques : Classe II se conformer à EN/IEC 61140
Degré de protection ip : IP67 se conformer à EN/IEC 60529 et EN/IEC 60947-5-1
Statut environnemental de l'offre : Produit Green Premium
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Garantie : 12 mois

Gamme produit : Preventa XCS
Utilisation : Sensors usage général
Fonction : Sensors sécurité machine usage général
Utilisation finale : XCSPA
Pays de fabrication : Indonesie
Code douanier : 8536508090
