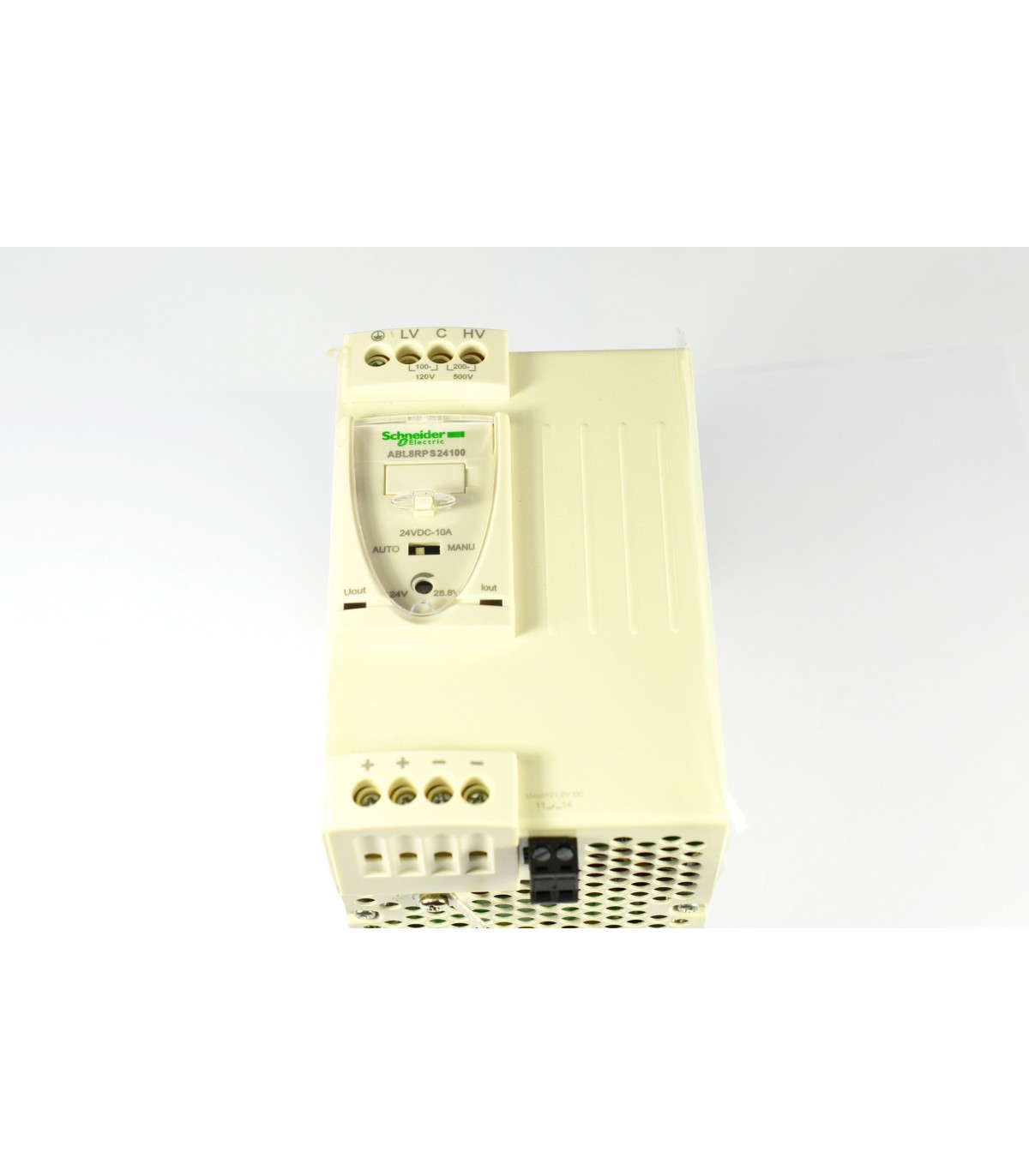

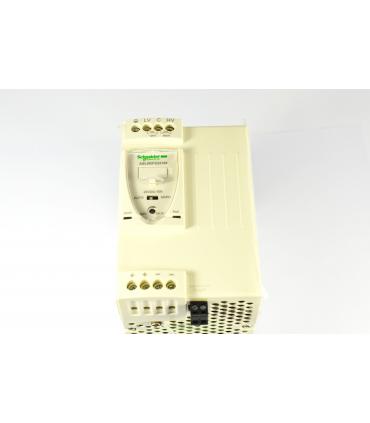

PHASEO - ALIM. EN MODE COMMUTATION REGULE - MONO BIPHASE

Référence ABL8RPS24100 ou SCHABL8RPS24100 - Schneider Electric
EAN 3389119405621

Phaseo ABL8 - alimentation à découpage - universel - 10A - entrée 100...120Vca monophasé ou 200...500 Vca entre phases - sortie 24Vcc
Lire la suite
166,91 € (HT)

Délai indicatif = 18 jours ouvrés
Référence:
ABL8RPS24100
Description

Caractéristiques techniques


Gamme de produits : Phaseo
Fonction produit : Alimentation puissance
Type d'alimentation : Mode commutation régulée
Tension d'entrée : 100...120 V CA monophasé, raccordement(s): N-L1
200...500 V CA phase-phase, raccordement(s): L1-L2
Tension de sortie : 24 V CC
Puissance nominale en w : 240 W
Équipement fournis : Filtre de correction du facteur de puissance se conformer à IEC 61000-3-2
Courant de sortie module d'alimentation : 10 A
Type de protection en sortie : Contre la surcharge, protection technologique: réinitialisation manuelle ou automatique
Contre la surtension, protection technologique: 30 à 32 V, réinitialisation manuelle
Contre les courts-circuits, protection technologique: réinitialisation manuelle ou automatique
Contre la sous-tension, protection technologique: déclenchement si U < 21,6 V
Thermique, protection technologique: remise à zéro automatique
Température de fonctionnement : 50…60 °C (avec)
-25…50 °C (sans)
Limites de la tension d'entrée : 170...550 V
85...132 V
Fréquence du réseau : 47...63 Hz
Courant à l'appel : 30 A 2 ms
Facteur de puissance : 0,68 à 240 V
0,69 à 120 V
Rendement : 87%
Limites de la tension de sortie : Réglable de 24 à 28,8 V
Puissance dissipée en w : 31 W
Régulation de charge et de ligne : 1...3 %
Temps de maintien : >= 120 ms à 400 V
>= 20 ms à 100 V
>= 40 ms à 240 V
Amplification de courant temporaire admissible : 1,5 x In (pendant 4 s)
Type de raccordement : Pour relais de diagnostic: bornier débrochable à vis, capacité de raccordement: 2 x 2,5 mm²

Suite des caractéristiques techniques


Pour connexion entrée: bornes de type vis, capacité de raccordement: 3 x 0, 5 à 3 x 4 mm² AWG 22 à AWG 12
Pour branchement à la terre de l'entrée: bornes de type vis, capacité de raccordement: 1 x 0,5 à 1 x 4 mm² AWG 22 à AWG 12
Pour connexion sortie: bornes de type vis, capacité de raccordement: 4 x 0,5 à 4 x 4 mm² AWG 22 à AWG 12
Pour raccordement de sortie à la terre: bornes de type vis, capacité de raccordement: 1 x 0,5 à 1 x 4 mm² AWG 22 à AWG 12
Marquage : CE
Support de montage : Profilé symétrique 35x7,5mm
Profilé symétrique 35x15mm
Position de montage : Verticale
Altitude de fonctionnement : 2000 m
Couplage de sortie : Parallèle
Séries
Désignation de l'essai : Décharges électrostatiques se conformer à EN/IEC 61000-4-2
Champ électromagnétique induit se conformer à EN/IEC 61000-4-6
Champ magnétique se conformer à EN 61000-4-8
Coupure de courant primaire se conformer à IEC 61000-4-11
Champ électromagnétique rayonné se conformer à EN/IEC 61000-4-3
Transitoire rapide se conformer à CEI 61000-4-4
Surtension se conformer à EN/IEC 61000-4-5
Émissions transmises par conduction sur la ligne électrique se conformer à EN 55022 Class B
Émissions rayonnées se conformer à EN 55022 Class B
Émission de courant d'harmoniques se conformer à EN/CEI 61000-3-2
État led : Tension de sortie: 1 LED (vert et rouge)
Courant de sortie: 1 LED (vert, rouge et orange)
Profondeur : 145 mm
Hauteur : 125 mm
Largeur : 86 mm
Poids du produit : 1 kg
Courant en entrée : 100 V avec UTE C80-810
200...500 V avec UTE C80-810
Certifications du produit : CCSAus
EAC
KC
RCM
UL
Normes : UL 508
CSA C22.2 No 60950-1
Caractéristique d'environnement : CEM se conformer à EN 61000-6-1
CEM se conformer à EN 61000-6-3
CEM se conformer à EN 55024
CEM se conformer à EN/IEC 61000-6-4
CEM se conformer à EN/IEC 61204-3
Sécurité se conformer à EN/IEC 60950-1
Sécurité se conformer à EN/IEC 61204-3
Sécurité se conformer à SELV
Degré de protection ip : IP20 se conformer à EN/IEC 60529
Température ambiante pour le stockage : -40…70 °C
Humidité relative : 0…90 % opération en cours
0…95 % en mémoire
Catégorie de surtension : Classe I se conformer à VDE 0106-1
Tenue diélectrique : 3500 V entre entrée et masse
4000 V entre entrée et sortie
500 V entre sortie et masse
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Garantie : 12 mois

Gamme produit : Phaseo
Utilisation : Relais, transformateurs, alimentations et raccordements
Fonction : Alimentations régulées à découpage
Utilisation finale : Phaseo ABL8RP universel monophasée
Pays de fabrication : Philippines
Code douanier : 8504408290
