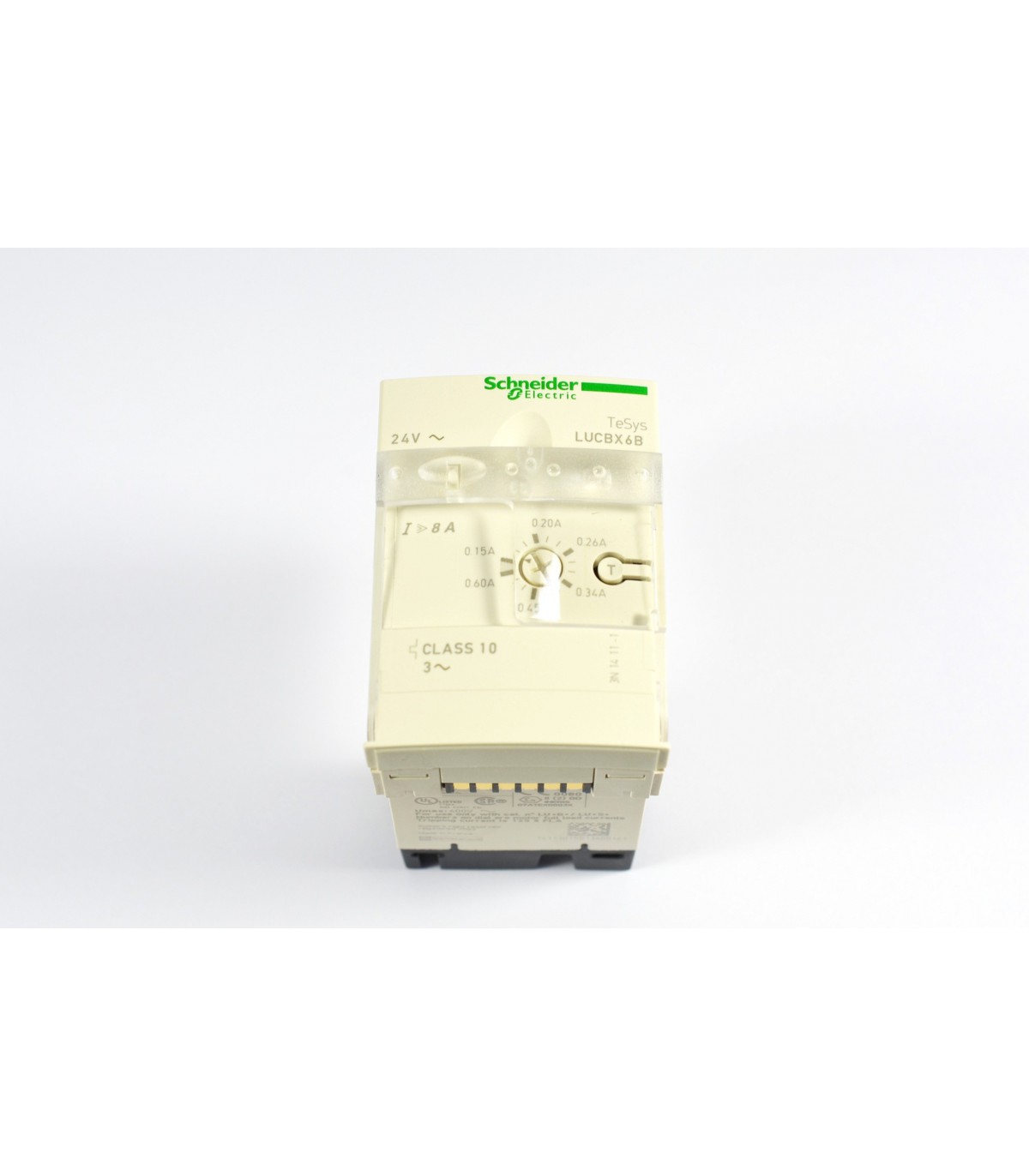

TESYS LUCB - UNITE DE CONTROLE EVOLUTIF - CLASSE 10 - 0,15..0,6A

Caractéristiques techniques

Gamme : TeSys
Nom du produit : TeSys U
Nom de l'appareil : LUCB
Fonction produit : Unité de contrôle avancée
Application spécifique du produit : Protection de base et fonctions avancées, communication
Accessoires associés : LUFV2
LUFDA10
LUFDA01
LUFW10
LUFDH11
LUFC00
LUFN..
Catégorie d'emploi : AC-44
AC-43
AC-41
Puissance moteur kw : 0,09 kW à 400...440 V CA 50/60 Hz
Zone de réglage de protection thermique : 0,15…0,6 A
[uc] control circuit voltage : 24 V CA
Classe de surcharge thermique : Classe 10 - limite de fréquence: 40…60 Hz - compensation de température: -25…70 °C se conformer à IEC 60947-6-2
Classe 10 - limite de fréquence: 40…60 Hz - compensation de température: -25…70 °C se conformer à UL 508
Main function available : Réinitialisation manuelle
Protection de fuite à la terre
Protection contre les défauts et déséquilibres de phase
Protection contre surintensité et court-circuit
Mode d'installation : Kit enfichable
Emplacement de montage : Avant
Plage de tension du circuit de commande : 20...26.5 V pour CA circuit 24 V en marche
Consommation électrique typique : 140 mA à 24 V CA I maximum lors de la fermeture avec LUB12
220 mA à 24 V CA I maximum lors de la fermeture avec LUB32
70 mA à 24 V CA I eff étanche avec LUB12
90 mA à 24 V CA I eff étanche avec LUB32
Temps de fonctionnement : 35 ms ouverture avec LUB12 pour télécommande
35 ms ouverture avec LUB32 pour télécommande
70 ms fermeture avec LUB12 pour télécommande
70 ms fermeture avec LUB32 pour télécommande
Type de charge : Moteur triphasé - refroidissement: refroidissement naturel

Suite des caractéristiques techniques

Seuil de déclenchement : 14,2 x Ir +/- 20 %
[ui] tension d'isolement : 600 V se conformer à UL 508
690 V se conformer à IEC 60947-1
600 V se conformer à CSA C22.2 No 14
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947-6-2
Déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires se conformer à IEC 60947-1
SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal se conformer à IEC 60947-1
Dissipation thermique : 2 W pour télécommande avec LUB12
3 W pour télécommande avec LUB32
Immunité aux micro-coupures : 3 ms
Immunité aux creux de tension : 70 % / 500 ms se conformer à IEC 61000-4-11
Normes : UL 508 type E, avec cloison de phase
EN 60947-6-2
IEC 60947-6-2
CSA C22.2 No 14 type E
Certifications du produit : ABS
DNV
CCC
GL
LROS (Lloyds register of shipping)
UL
GOST
BV
ATEX
ASEFA
CSA
Degré de protection ip : IP20 face avant et borniers câblés se conformer à IEC 60947-1
IP20 autres faces se conformer à IEC 60947-1
IP40 zone de connexion extérieure de la face avant se conformer à IEC 60947-1
Traitement de protection : TH se conformer à IEC 60068
Température de fonctionnement : -25…70 °C
Température ambiante pour le stockage : -40…85 °C
Altitude de fonctionnement : 2000 m
Tenue au feu : 960 °C pièces supportant des composants sous tension se conformer à IEC 60695-2-12
650 °C se conformer à IEC 60695-2-12
Tenue aux chocs mécaniques : 10 gn puissance pôles ouverts se conformer à CEI 60068-2-27
15 gn puissance pôles fermés se conformer à CEI 60068-2-27
Tenue aux vibrations : 2 gn 5…300 Hz puissance pôles ouverts se conformer à CEI 60068-2-6
4 gn 5…300 Hz puissance pôles fermés se conformer à CEI 60068-2-6
Tenue aux décharges électrostatiques : 8 kV niveau 3 en plein air se conformer à CEI 6100-4-11
8 kV niveau 4 avec contact se conformer à CEI 6100-4-11
Onde de choc non-dissipative : 1 kV mode série se conformer à IEC 60947-6-2
2 kV mode commun se conformer à IEC 60947-6-2
Résistance aux champs rayonnés : 10 V/m 3 se conformer à CEI 61000-4-3
Tenue aux transitoires rapides : 2 kV catégorie 3 liaison série se conformer à CEI 61000-4-4
4 kV catégorie 4 tous les circuits sauf pour les connexions en série se conformer à CEI 61000-4-4
Tenue aux champs radioélectriques : 10 V se conformer à CEI 61000-4-6
Statut environnemental de l'offre : Produit Green Premium
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : TeSys U
Utilisation : Protection et commande moteur
Fonction : Démarreurs contrôleurs
Utilisation finale : TeSys U unités de contrôle
Pays de fabrication : France
Code douanier : 8537109899
