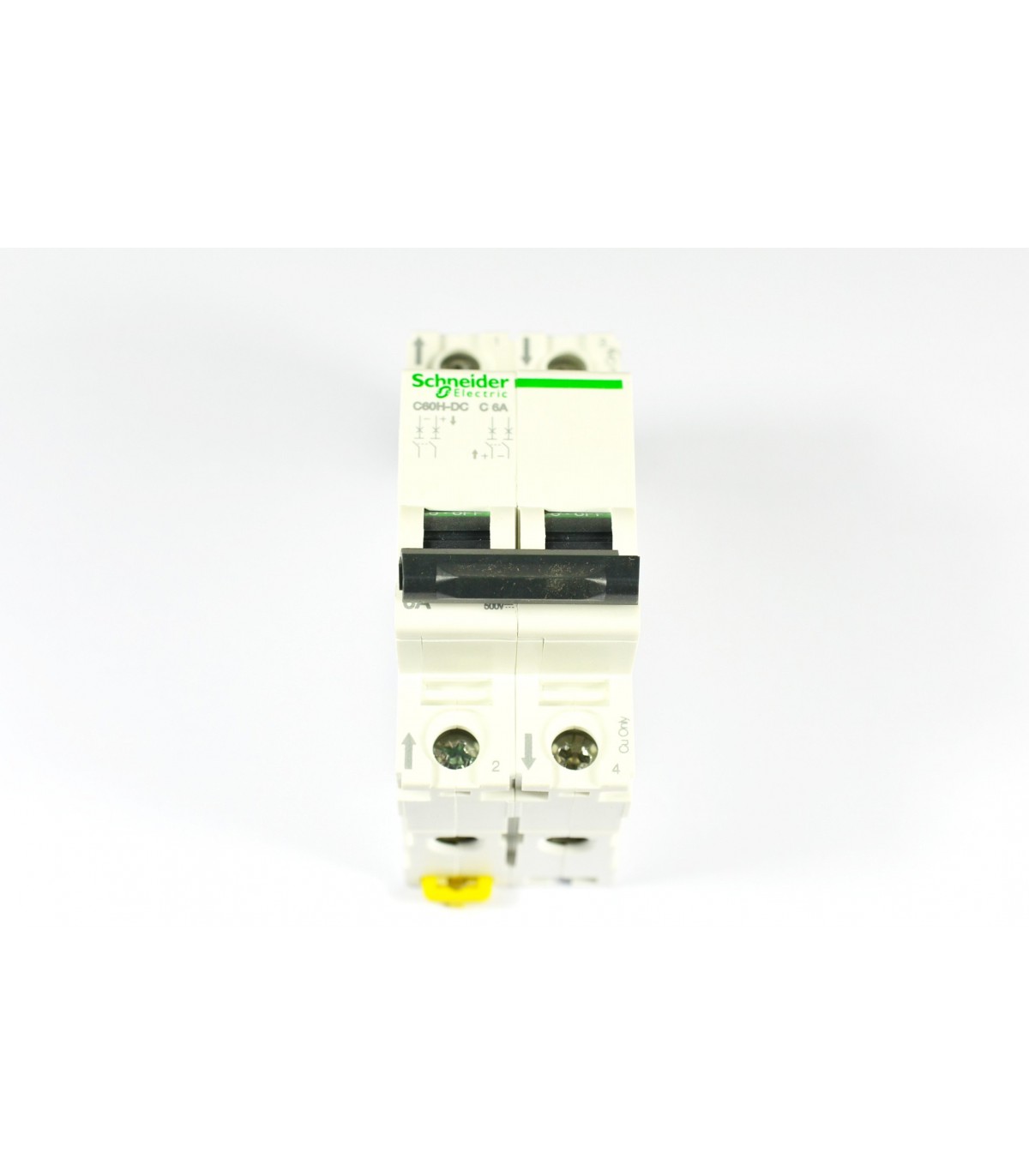

ACTI9 - C60H-DC - DISJONCTEUR MODULAIRE - 2P - 6A - C CURVE

Référence A9N61526 ou SCHA9N61526 - Schneider Electric
EAN 3606480424267

Acti9 C60H-DC - disjoncteur modulaire - 2P - 6A - C curve
Lire la suite
42,33 € (HT)

Délai indicatif = 12 jours ouvrés
Référence:
A9N61526
Description

Caractéristiques techniques


Gamme : Acti 9
Nom du produit : Acti 9 C60H-DC
Fonction produit : Disjoncteur miniature
Nom de l'appareil : C60H-DC
Fonction de l’appareil : Distribution
Description des pôles : 2P
Nombre de pôles protégés : 2
In courant assigné d'emploi : 6 A à 25 °C
Type de réseau : CC
Type de déclencheur : Thermique-magnétique
Courbe de déclenchement : C
Pouvoir de coupure : 10 kA Icu à 440 V CC se conformer à EN 60947-2
10 kA Icu à 440 V CC se conformer à IEC 60947-2
6 kA Icu à 500 V CC se conformer à EN 60947-2
6 kA Icu à 500 V CC se conformer à IEC 60947-2
20 kA Icu à 220 V CC se conformer à GB 14048.2
20 kA Icu à 220 V CC se conformer à IEC 60947-2
20 kA Icu à 250 V CC se conformer à GB 14048.2
20 kA Icu à 250 V CC se conformer à IEC 60947-2
Catégorie d'emploi : Catégorie A se conformer à EN 60947-2
Catégorie A se conformer à IEC 60947-2
Aptitude au sectionnement : Oui se conformer à IEC 60947-2
Oui se conformer à EN 60947-2
Fréquence du réseau : 50/60 Hz
[ue] tension assignée d'emploi : 500 V CC
[ics] pouvoir assigné de coupure de service en court-circuit : 15 kA 75 % se conformer à EN 60947-2 - 220 V CC

Suite des caractéristiques techniques


15 kA 75 % se conformer à IEC 60947-2 - 220 V CC
15 kA 75 % se conformer à EN 60947-2 - 250 V CC
15 kA 75 % se conformer à IEC 60947-2 - 250 V CC
4,5 kA 75 % se conformer à EN 60947-2 - 500 V CC
4,5 kA 75 % se conformer à IEC 60947-2 - 500 V CC
7,5 kA 75 % se conformer à EN 60947-2 - 440 V CC
7,5 kA 75 % se conformer à IEC 60947-2 - 440 V CC
[ui] tension d'isolement : 500 V CC se conformer à IEC 60947-2
500 V CC se conformer à EN 60947-2
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-2
6 kV se conformer à IEC 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Indication ON/OFF
Mode d'installation : Fixe
Support de montage : Rail DIN symétrique 35 mm
Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: standard
Pas de 9 mm : 4
Poids du produit : 0,256 kg
Couleur : Blanc
Endurance mécanique : 20000 cycles
Endurance électrique : 3000 cycles 500 V CC
6000 cycles 500 V CC
Prévision de verrouillage : Cadenassable
Verrouillages optionnels : En position O
Couple de serrage : 2,5 N.m haut ou bas circuit de puissance:
Protection différentielle : Sans
Normes : EN 60947-2
IEC 60947-2
Degré de pollution : 3 se conformer à EN 60947-2
3 se conformer à IEC 60947-2
Catégorie de surtension : IV
Tropicalisation : 2 se conformer à IEC 60068-2
Altitude de fonctionnement : 2000 m
Température de fonctionnement : -25…70 °C
Température ambiante pour le stockage : -40…85 °C
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Profil de circularité : Pas d'opérations particulières de recyclage requises
Garantie : 12 mois

Gamme produit : C60
Utilisation : Tableaux généraux basse tension
Fonction : Appareillages courant continu
Utilisation finale : C60 courant continu
Pays de fabrication : Chine
Code douanier : 8536201090
schneider-electric

QUALITE DE FABRICATION
Ce produit Schneider Electric a été conçu dans la continuité du respect d'un très haut niveau de qualité commun à tous les produits Schneider Electric. Pour son utilisation, il convient de bien vérifier avant son achat que ce produit a les caractéristiques mécaniques, électriques et autres qui conviennent. Pour votre information, certains produits sont fabriqués à la commande et les retours de marchandise ne sont pas toujours possibles.

Notre service client est à votre disposition pour tout renseignement complémentaire.
