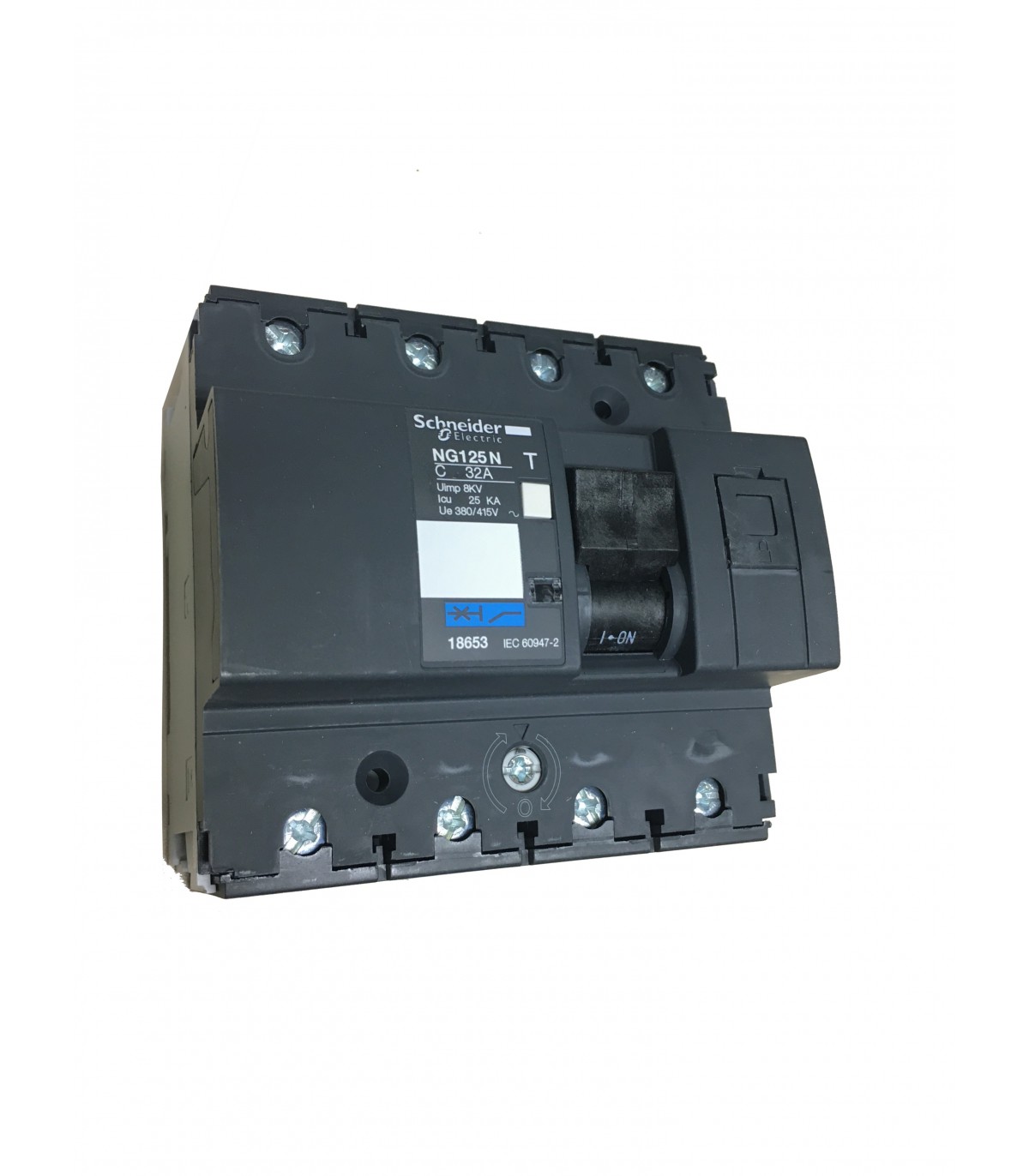

NG125N 4P 32A C

Caractéristiques techniques

Gamme de produits : NG125
Gamme : Acti 9
Nom du produit : NG125
Fonction produit : Disjoncteur miniature
Nom abrégé de l'appareil : NG125N
Description des pôles : 4P
Nombre de pôles protégés : 4
In courant assigné d'emploi : 32 A à 40 °C
Type de réseau : AC
DC
Technologie de déclencheur : Thermique-magnétique
Courbe de déclenchement : C
Pouvoir de coupure : 10 kA Icu conformément à EN/IEC 60947-2 - 500 V AC 50/60 Hz
20 kA Icu conformément à EN/IEC 60947-2 - 440 V AC 50/60 Hz
25 kA Icu conformément à EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
50 kA Icu conformément à EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
20 kA Icu conformément à EN/IEC 60947-2 - <= 500 V DC
Catégorie d'emploi : A conformément à IEC 60947-2
Aptitude au sectionnement : Oui conformément à IEC 60947-2
Fréquence du réseau : 50/60 Hz
[ue] tension assignée d'emploi : <= 500 V DC
220...240 V AC 50/60 Hz
380...415 V AC 50/60 Hz
440 V AC 50/60 Hz
500 V AC 50/60 Hz

Suite des caractéristiques techniques

Limite de déclenchement magnétique : 8 x In
[ics] pouvoir assigné de coupure de service en court-circuit : 37.5 kA à 0,75 of breaking cap. conformément à EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
18.75 kA à 0,75 of breaking cap. conformément à EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA à 0,75 of breaking cap. conformément à EN/IEC 60947-2 - 440 V AC 50/60 Hz
7.5 kA à 0,75 of breaking cap. conformément à EN/IEC 60947-2 - 500 V AC 50/60 Hz
25 kA à 100 % of breaking cap. conformément à EN/IEC 60947-2 - 500 V DC
[ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à EN/IEC 60947-2
[uimp] tension assignée de tenue aux chocs : 8 kV conformément à EN/IEC 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Test de déclenchement manuel
Signalisation locale : Indication ON/OFF
Indicateur de déclenchement
Mode d'installation : Encliquetable
Support de montage : Rail DIN symétrique 35 mm
Compatibilité du bloc de distribution du peigne de jeu de barres : Oui
Pas de 9 mm : 12
Hauteur : 103 mm
Largeur : 108 mm
Profondeur : 81 mm
Poids : 0.96 kg
Durée de vie mécanique : 20000 cycles
Durée de vie électrique : 10000 cycles
Prévision de verrouillage : Cadenassable
Description des verrouillages optionnels : Verrouillage intégré
Mode de raccordement :
Longueur de dénudage des fils : 20 mm
Couple de serrage : 3.5 N.m
Protection fuite à la terre : Bloc séparé
Normes : EN/IEC 60947-2
Degré de protection ip : IP20 conformément à IEC 60529
Tenue aux chocs ik : IK05 conformément à EN/CEI 62262
Degré de pollution : 3 conformément à IEC 60947-2
Catégorie de surtension : IV
Tropicalisation : 2 conformément à IEC 60068-1
Humidité relative : 95 % 55 °C
Température de fonctionnement : -30…70 °C
Température ambiante pour le stockage : -40…70 °C
Garantie : 12 mois

Gamme produit : NG125
Utilisation : Tableaux électriques du tertiaire
Fonction : Disjoncteurs tête de tableau montage DIN <= 160A
Utilisation finale : NG125N
Pays de fabrication : France
Code douanier : 8536201090
