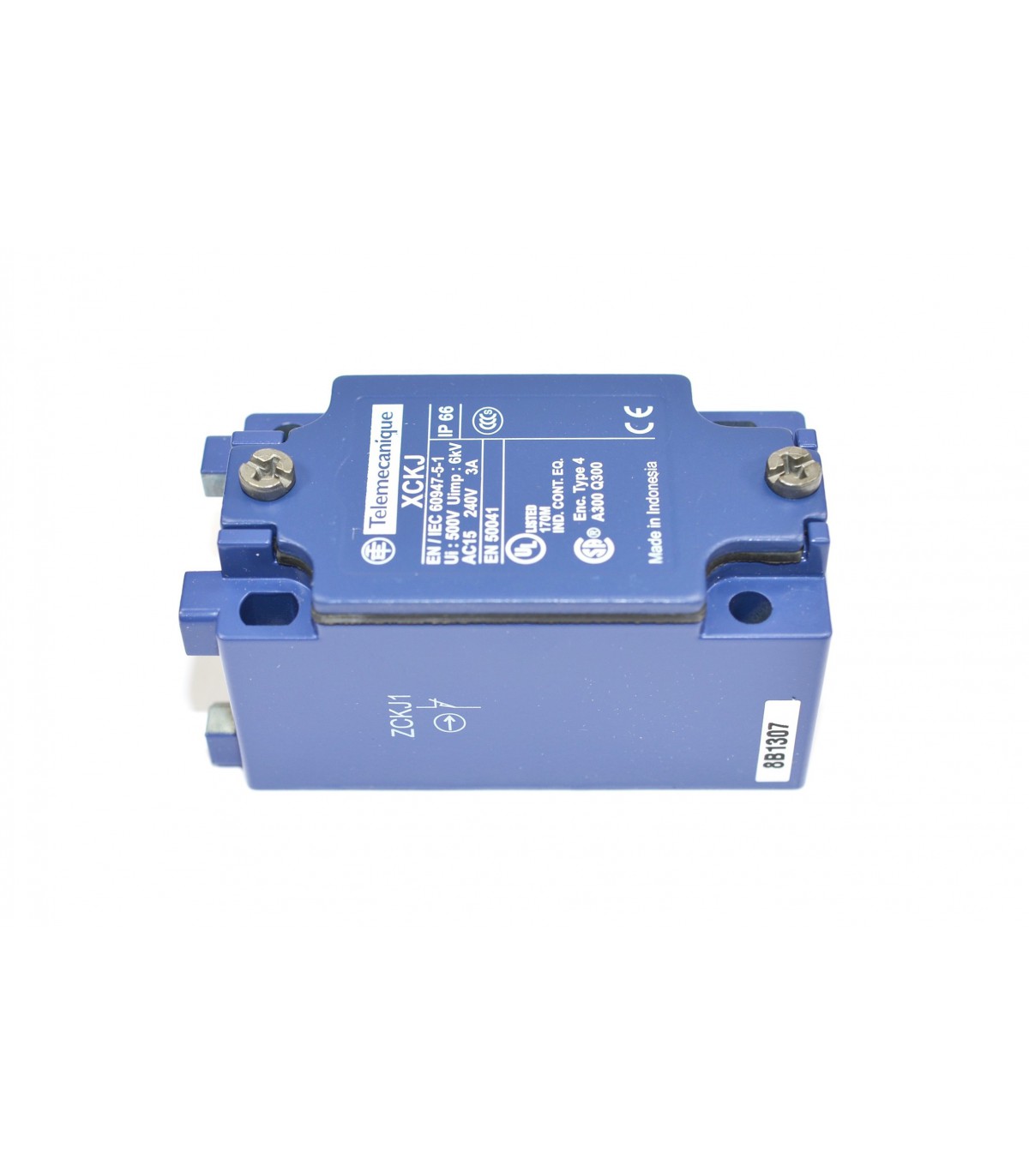

OSISENSE ZCKJ - CORPS D INTER. DE POS. - EMBROCH. -1O+1F- BRUSQUE

Caractéristiques techniques

Gamme de produits : OsiSense XC
Nom de gamme : Format standard
Fonction produit : Corps d'interrupteur de position
Nom de l'appareil : ZCKJ
Type de carter : Fixe
Accessoires associés : XCKJ
Tête à associer : ZCKE619
ZCKE64
ZCKE629
ZCKE65
ZCKE63
ZCKE67
ZCKE06
ZCKE05
ZCKE21
ZCKE61
ZCKE08
ZCKE23
ZCKE66
ZCKE62
Matière du corps : Métal
Entrée de câble : 1 entrée filetée pour presse-étoupe Pg 13,5
Nombre de pôles : 2
Description des contacts : 1 "O" + 1 "F"
Fonctionnement des contacts : À action brusque
Type d'enclenchements : 1 1 position
Matériau des contacts : Contacts plaqués argent
Affichage local : Sans
Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34…2 x 1,5 mm²
Ouverture positive : Avec
Vitesse d'attaque minimale : 0,01 m/min
[ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A300 se conformer à EN/CEI 60947-5-1 appendix A

Suite des caractéristiques techniques

0,27 A à 250 V, DC-13, Q300 se conformer à EN/CEI 60947-5-1 appendix A
[ithe] courant thermique d'emploi sous enveloppe : 10 A
[ui] tension assignée d'isolement : 500 V (degré de pollution 3) se conformer à IEC 60947-1 pour bloc de contacts
300 V se conformer à CSA C22.2 No 14 pour bloc de contacts
300 V se conformer à UL 508 pour bloc de contacts
Résistance maximale entre bornes : 0,25 mOhm se conformer à CEI 60255-7 catégorie 3
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60664
6 kV se conformer à IEC 60947-1
Protection contre les courts-circuits : 10 A cartouche fusible, type gG
Durée de vie électrique : 5000000 cycles, DC-13 120 V, 4 W, cadence de fonctionnement
5000000 cycles, DC-13 24 V, 10 W, cadence de fonctionnement
5000000 cycles, DC-13 48 V, 7 W, cadence de fonctionnement
Type de circuit : Module de témoin lumineux 2 lampes néon CA, 110/120 V (95...130 V) durée de vie: 20000 H
Largeur : 40 cm
Hauteur : 81,5 cm
Profondeur : 44 cm
Poids : 0,34 kg
Description des bornes iso n°1 : (11-12)NC
(13-14)NO
Degré de protection ip : IP66
Tenue aux choc ik : IK07
Température de fonctionnement : -25…70 °C pour standard
Température ambiante pour le stockage : -40…70 °C
Caractéristique d'environnement : Standard
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Profil de circularité : Pas d'opérations particulières de recyclage requises
Garantie : 12 mois

Gamme produit : Sensors XC
Utilisation : Sensors électromécanique
Fonction : Interrupteurs de position électromécanique usage général
Utilisation finale : IDP industriels éléments séparés
Pays de fabrication : Indonesie
Code douanier : 8536508090
