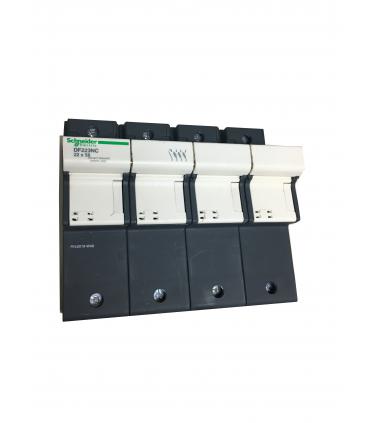

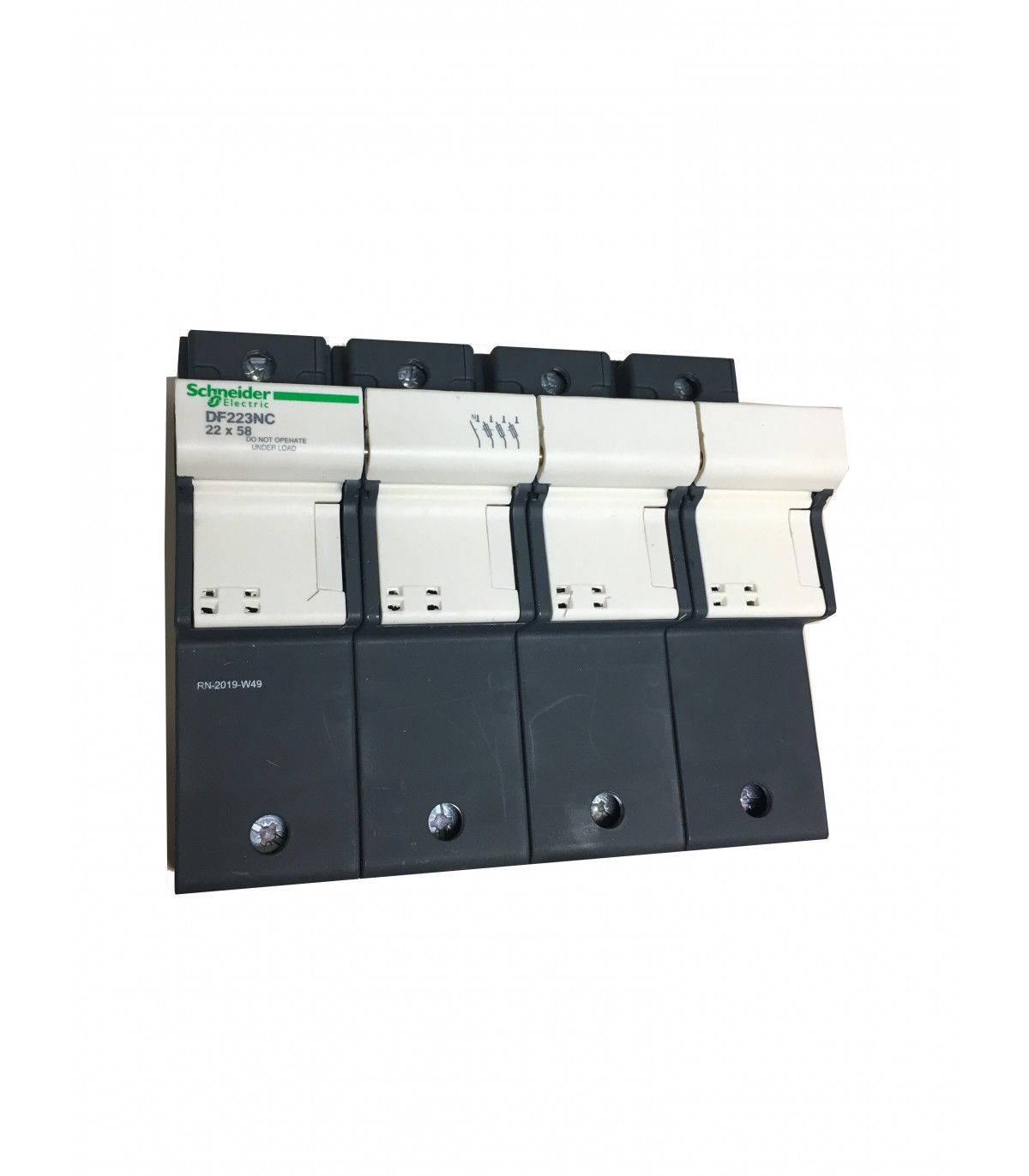

TESYS - PORTE-FUSIBLE - 3P N - 125A - POUR FUSIBLE 22X58MM

Référence DF223NC ou SCHDF223NC - Schneider Electric
EAN 3389119407533

TeSys - porte-fusible - 3P/N - 125A - pour fusible 22x58mm
Lire la suite
40,62 € (HT)

Délai indicatif = 17 jours ouvrés
Référence:
DF223NC
Description

Caractéristiques techniques


Gamme : TeSys
Nom du produit : TeSys DF
Fonction produit : Porte-fusibles
Nom de l'appareil : DF22
Composition de l'appareil : Tubular link pour locked in Neutral pole
Conformité : DF3FA fuse cartridge striker
DF3FN fuse cartridge striker
DF22AM bloc de contact auxiliaire
Description des pôles : 3P + N
Taille du fusible : 22 x 58 mm
Type de fusible : , gG
, aM
Type de commande : Par maneton
[ue] tension assignée d'emploi : 690 V CA
690 V CC
[ie] courant assigné d'emploi : 125 A
[ui] tension d'isolement : 690 VCA
[uimp] tension assignée de tenue aux chocs : 8 kV
[ipk] courant assigné de crête admissible : 19 kA avec branchements tubulaires se conformer à IEC 60269-1
Résistance de court-circuit : 120 kA 400 V se conformer à IEC 60947-3

Suite des caractéristiques techniques


120 kA 500 V se conformer à IEC 60947-3
80 kA 690 V se conformer à IEC 60947-3
Normes : EN/IEC 60947-3
EN/IEC 60269-2
UL 4248-1
CSA C22.2 No 4248-1
Certifications du produit : CEI
Reconnu UL
CSA
EAC
Support de montage : Rail DIN symétrique 35 mm
Position de montage : Vertical (tolérance: +/- 23°)
Mode de raccordement : Borniers à vis-étrier 1 câble(s) 2,5…35 mm²rigide
Borniers à vis-étrier 2 câble(s) 2,5…25 mm²rigide
Borniers à vis-étrier 1 câble(s) 2,5…35 mm²souple avec ou sans
Borniers à vis-étrier 2 câble(s) 2,5…25 mm²souple avec ou sans
Couple de serrage : 4 N.m
Hauteur : 127,5 mm
Largeur : 140 mm
Profondeur : 76,5 mm
Poids du produit : 0,892 kg
Quantité du lot : Lot de 1
Température ambiante pour le stockage : -40…80 °C
Température de fonctionnement : -20…60 °C with derating above 20°C
Degré de protection ip : IP20 se conformer à CEI 60529
Traitement de protection : TH
Tenue au feu : 960 °C se conformer à CEI 60695-2-1
Code de comptabilité : DF22
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : TeSys DF, LS1/GK1
Utilisation : Relais, transformateurs, alimentations et raccordements
Fonction : Protections des circuits de contrôle
Utilisation finale : TeSys DF8, DF10, DF14 et DF22
Pays de fabrication : Tunisie
Code douanier : 8536508090
schneider-electric

QUALITE DE FABRICATION
Ce produit Schneider Electric a été conçu dans la continuité du respect d'un très haut niveau de qualité commun à tous les produits Schneider Electric. Pour son utilisation, il convient de bien vérifier avant son achat que ce produit a les caractéristiques mécaniques, électriques et autres qui conviennent. Pour votre information, certains produits sont fabriqués à la commande et les retours de marchandise ne sont pas toujours possibles.

Notre service client est à votre disposition pour tout renseignement complémentaire.
