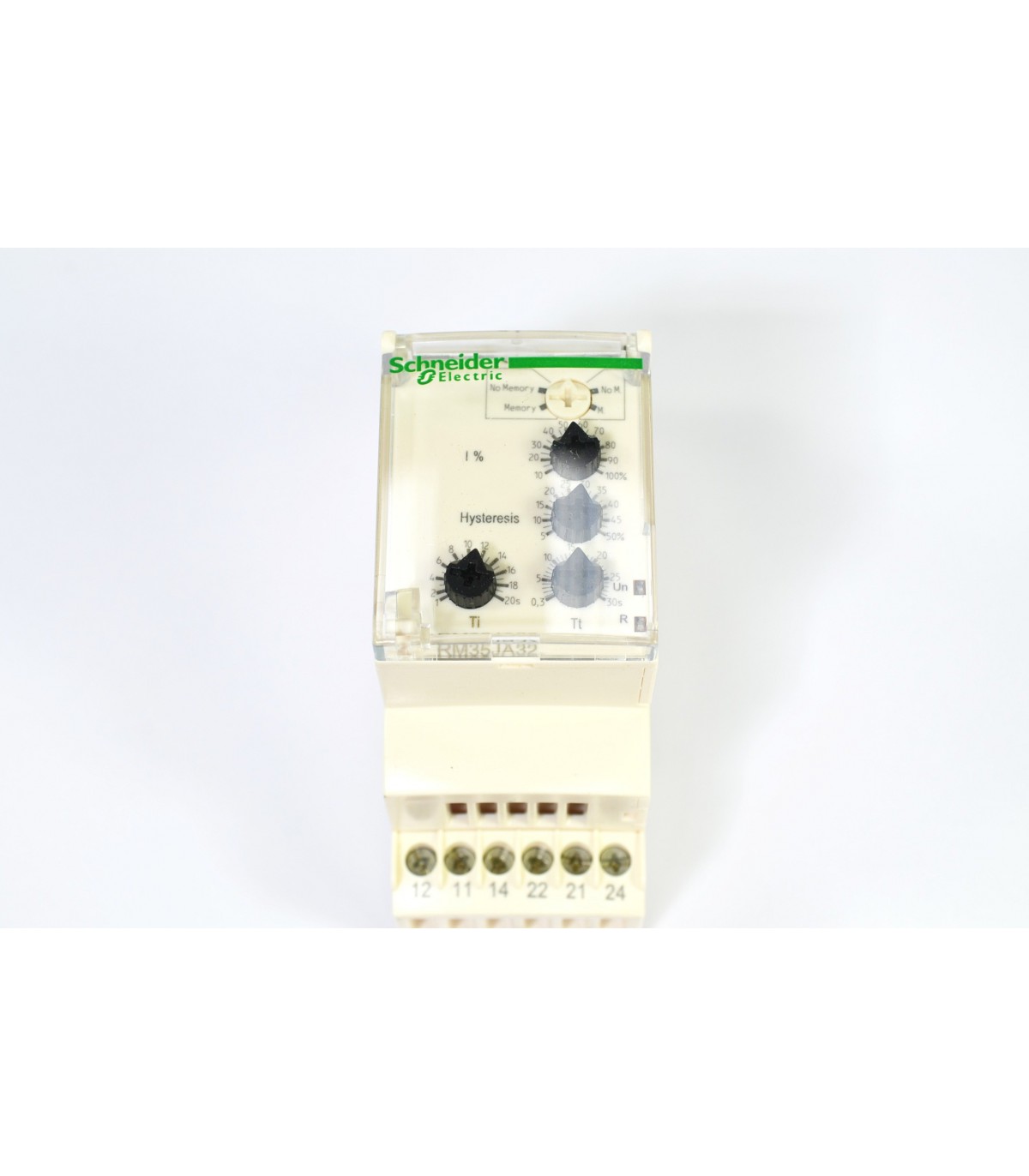

ZELIO RM35-J - RELAIS DE CONTROLE DE COURANT - PLAGE 0,15..1,5A

Caractéristiques techniques

Gamme de produits : Zelio Control
Fonction produit : Relais de contrôle et de mesure modulaires
Type de relais : Relais de contrôle de courant
Nom du relais : RM35JA
Paramètres surveillés par le relais : Détection de surintensité ou sous-intensité
Time delay : Réglable 1…20 s, 0 + 10 % sur excitation Ti
Réglable 0,3…30 s, 0 + 10 % lors du dépassement du seuil Tt
Capacité de commutation en va : 1250 VA
Courant commuté minimum : 10 mA à 5 V CC
Courant commuté maximum : 5 A CA/CC
Puissance consommée maximale en va : 3,5 VA CA
Plage de mesure : 0,15 à 1,5 A bornes E1-M
0,5 à 5 A bornes E2-M
1,5 à 15 A bornes E3-M
150 mA...15 A courant
Catégorie d'emploi : AC-12 se conformer à IEC 60947-5-1
AC-13 se conformer à IEC 60947-5-1
AC-14 se conformer à IEC 60947-5-1
AC-15 se conformer à IEC 60947-5-1
DC-12 se conformer à IEC 60947-5-1
DC-13 se conformer à IEC 60947-5-1
DC-14 se conformer à IEC 60947-5-1
Temps de reset : 1500 ms temporisation
Tension de coupure maximale : 250 V CA/CC
[us] tension d'alimentation : 24…240 V CA/CC 50/60 Hz +/- 10 %
Limites de la tension d'alimentation : 20,4…264 V CA/CC
Operating voltage tolerance : - 15 % + 10 % Un
Puissance consommée maximale en w : 0,6 W CC
Fréquence circuit de commande : 40...70 Hz +/- 10 %
Résistance entre bornes : 0,005 Ohm à bornes E3-M
0,015 Ohm à bornes E2-M
0,05 Ohm à bornes E1-M
Contacts de sortie : 2 "OF"
Courant de sortie nominal : 5 A
Cycle de mesure maximal : 30 ms cycles de mesure en tant que valeur eff réelle
Hystérésis : 5…50 % de réglage du seuil
Delay at power up : 0,3 s
Précision de mesure : +/-10 % de la valeur pleine échelle
Précision de répétition : +/-0,5% pour circuit de mesure et d'entrée
+/- 2 % pour temporisation
Erreur de mesure : 0,05 %/°C avec variation de température

Suite des caractéristiques techniques

1 par volt sur la gamme entière avec variation de tension
Polarité : Non CC
Réglage du seuil : 10...100 %
Marquage : CE : CEM 89/336/EEC
CE : 73/23/EEC
Catégorie de surtension : III se conformer à IEC 60664-1
Résistance d'isolement : > 500 MΩ à 500 V CC entre alimentation et sortie relais se conformer à IEC 60255-5
> 500 MΩ à 500 V CC entre mesure et sortie relais se conformer à IEC 60664-1
> 1 MOhm à 500 V CC entre alimentation et mesure se conformer à IEC 60255-5
> 500 MΩ à 500 V CC entre alimentation et sortie relais se conformer à IEC 60664-1
> 500 MΩ à 500 V CC entre mesure et sortie relais se conformer à IEC 60255-5
> 1 MOhm à 500 V CC entre alimentation et mesure se conformer à IEC 60664-1
[ui] tension d'isolement : 250 V se conformer à IEC 60664-1
Position de montage : Toutes positions sans
Mode de raccordement : Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans embout
Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans embout
Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24 à AWG 12) souple avec embout
Bornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec embout
Couple de serrage : 0,6…1 N.m se conformer à IEC 60947-1
Matière du boîtier : Plastique auto-extinguible
Signalisation locale : Puissance ON: LED (vert)
Relais allumé: LED (jaune)
Support de montage : Rail DIN symétrique 35 mm se conformer à EN/IEC 60715
Endurance électrique : 100000 cycles
Endurance mécanique : 30000000 cycles
Vitesse de commande : <= 360 opérations/heure pleine charge
Données de fiabilité de la sécurité : MTTFd = 296,8 années
B10d = 270000
Matériau des contacts : Sans cadmium
Largeur : 35 mm
Poids du produit : 0,13 kg
Immunité aux micro-coupures : 50 ms
Compatibilité électromagnétique : Norme d'émission pour environnements industriels se conformer à EN/IEC 61000-6-4
Norme sur l'émission pour les environnements résidentiels, commerciaux et de l'industrie légère se conformer à EN/IEC 61000-6-3
Immunité des environnements industriels se conformer à NF EN/IEC 61000-6-2
Normes : EN/IEC 60255-6
Certifications du produit : GL
UL
GOST
C-Tick
CSA
Température ambiante pour le stockage : -40…70 °C
Température de fonctionnement : -20…50 °C
Humidité relative : 95 % à 55 °C se conformer à CEI 60068-2-30
Tenue aux vibrations : 0,35 mm (f= 5…57,6 Hz) se conformer à CEI 60068-2-6
1 gn (f= 57,6…150 Hz) se conformer à CEI 60255-21-1
Tenue aux chocs mécaniques : 15 gn pour 11 ms se conformer à CEI 60255-21-1
Degré de protection ip : IP20 se conformer à CEI 60529 (bornes)
IP30 se conformer à CEI 60529 (gaine)
Degré de pollution : 3 se conformer à IEC 60664-1
Tension d'essai diélectrique : 2 kV CA 50 Hz, 1 mn se conformer à IEC 60255-5
2 kV CA 50 Hz, 1 mn se conformer à IEC 60664-1
Onde de choc non-dissipative : 4 kV se conformer à IEC 60255-5
4 kV se conformer à IEC 60664-1
4 kV se conformer à CEI 61000-4-5
Statut environnemental de l'offre : Produit Green Premium
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Zelio Control
Utilisation : Relais, transformateurs, alimentations et raccordements
Fonction : Relais de mesure et contrôle
Utilisation finale : Zelio Control - RM35
Pays de fabrication : Indonesie
Code douanier : 8537109899
